JENOPTIK業納光學三維測量機FLEX-3A

提供來源:上海百賀日期：2019年10月07日

JENOPTIK業納光學三維測量機FLEX-3A

原創：業納中國

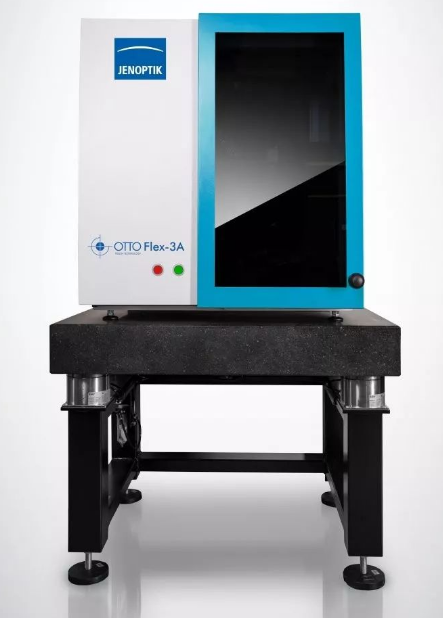

光學三維測量機FLEX-3A

FLEX-3A是世界上的全自動三維測量機，配有三個攝像頭和一臺投影儀，結構光投影方法可用于小型零件，無需標記目標。它改變了小型金屬，塑料或玻璃組件的快速和高精度3D數字化和檢測。

基于立體相機和圖案投影的3D數字化可在短時間內提供高精度的3D表面數據和高點密度。通過易于理解的全表面目標/實際比較分析以及尺寸以及形狀和位置的簡單檢查，可確?？焖僭u(píng)估零件質量并加快工具和工藝優化。

FLEX-3A是世界上的全自動三維測量機，配有三個攝像頭和一臺投影儀，結構光投影方法可用于小型零件，無需標記目標。

FLEX-3A系列的測量?jī)x器適用于原型的初始采樣、自動隨機樣品檢測以及簡單的進貨檢驗。封閉式外殼概念，集成隔振、長期穩定的傳感器校準以及數據采集、計算和評估的完全自動化，也保證了測量技術在生產環境中的穩定使用。

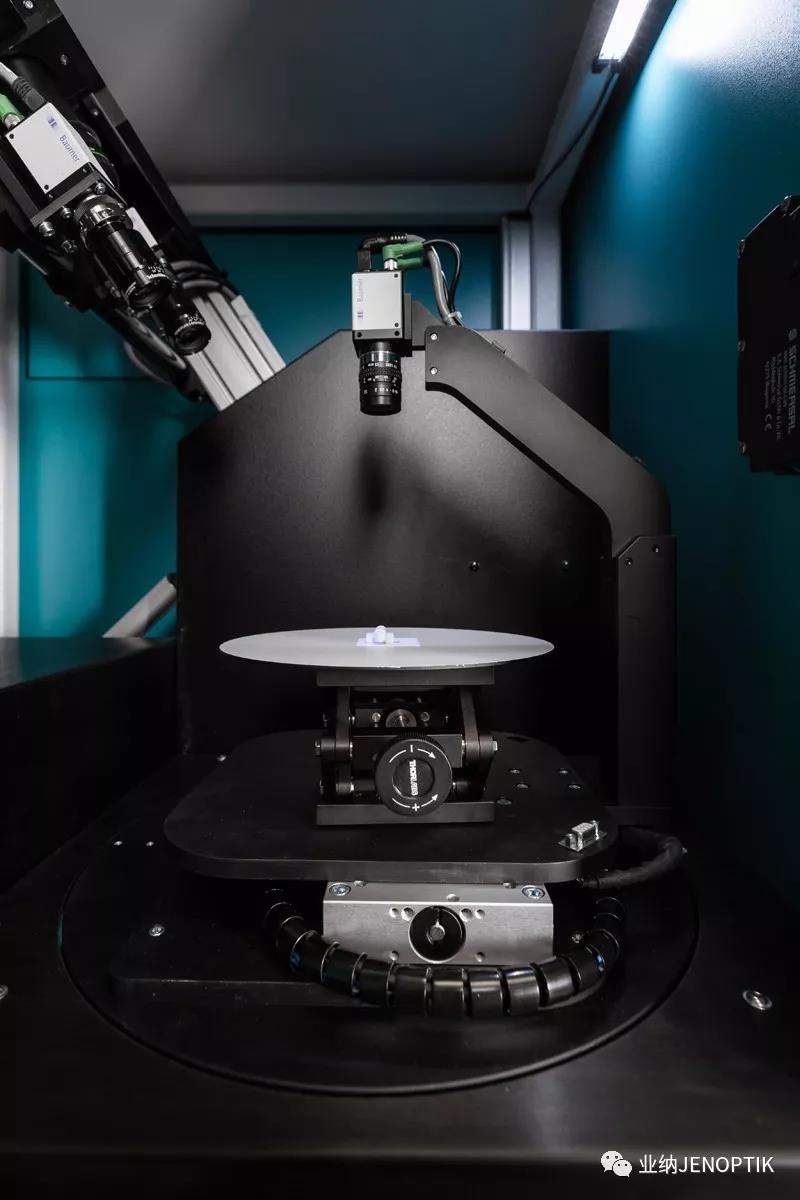

使用物體固定參考相機的MultiView掃描過程可以將部分視圖高度準確和自動地?cái)M合到3D數據模型中。定位目標不需要被固定。用于測量物體和傳感器運動的兩個標準電動軸完全集成到測量軟件中?？蛇x配額外的模塊化軸。

460nm藍光條紋發生器提供了業界較高的光學分辨率。具有500萬或1200萬像素分辨率的立體相機以3D點云的形式提供高分辨率數據。各種可切換的測量模塊單元，范圍從20 mm到230 mm不等，可根據不同測量對象的不同尺寸和幾何特征，靈活地進行應用組合。Flex-3A可以達到5μm的測量點間距，測量精度可以達到微米級（1μm）。
