橡膠屬于高分子材料，未經(jīng)硫化的橡膠呈線性結(jié)構(gòu)，其抗拉性能較差。為提高其材料性能，通常情況下將原料在加熱條件下與硫化劑硫磺發(fā)生反應(yīng)，交聯(lián)成立體網(wǎng)狀結(jié)構(gòu)，然后得到定型的具有實用價值的橡膠制品?？偭蚝渴窍鹉z檢測的關(guān)鍵指標之一，橡膠的硫化工藝決定了橡膠最終產(chǎn)品的物理性能、力學性能，如強度、彈性、塑性、拉伸模量等。因此，測定生膠或硫化橡膠中總硫的含量對橡膠品質(zhì)，指導(dǎo)生產(chǎn)控制工藝、評價橡膠性能具有十分重要的意義。

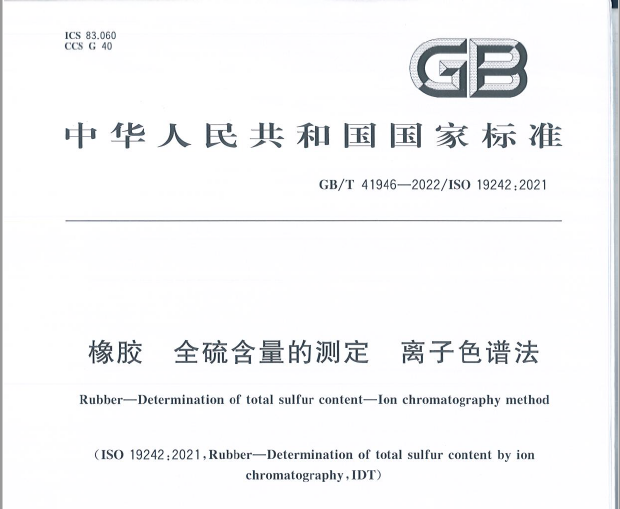

本標準描述了通過離子色譜測定生膠和硫化膠或混煉膠中全硫含量的方法。島津參與本標準的建標、驗證工作，并作為驗標單位收錄于該標準的正文中。

島津檢測方法

離子色譜法

淋洗液泵+電導(dǎo)檢測器（抑制式）

前處理：管式燃燒法或氧瓶燃燒法

陰離子色譜柱：Shim-pack IC-SA2

淋洗液：1.8mmol硫酸鈉、1.7mmol碳酸氫鈉

流速：1.0 mL/min

柱溫：40℃

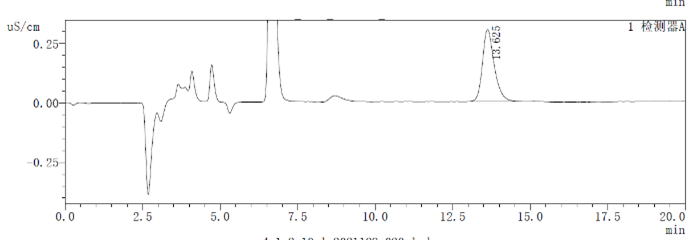

 標準色譜圖

 樣品色譜圖

聲明：文章來源于島津中國，旨在分享若涉及版權(quán)問題，請及時與我司聯(lián)系，我們將快速處理。
