產品特性：OmniScan MX UT可進行慣例超聲檢測和主動檢測,不只支撐編碼B掃描、C掃描、完好的數據存儲.
021-33587030021-33587020021-34631757
電話咨詢
產品描述

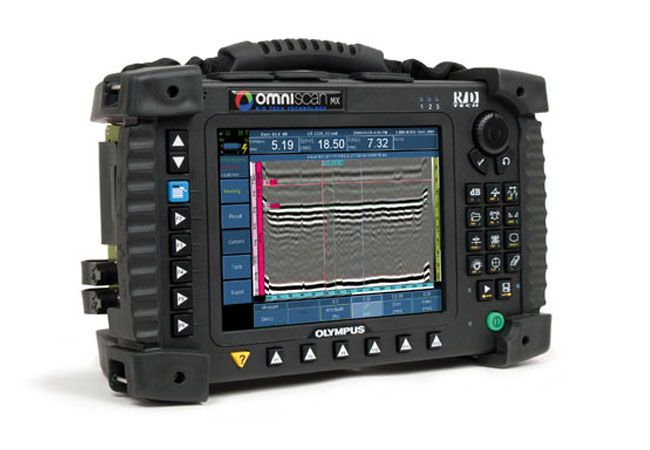

OmniScan MX UT超聲波探傷儀
衍射時差檢測
衍射時差法（TOFD）是一種運用兩個探頭以一發一收形式進行檢測的技能。TOFD探測并記載來自缺陷端部的衍射旌旗燈號，然后進行缺陷探測和缺陷定量。TOFD數據顯示在灰度圖象B掃描視圖中。TOFD檢測辦法契合ASME?2235標準，掩蓋局限寬，且對缺陷進行定量時無需思索波幅。
衍射時差（TOFD）和脈沖回波檢測
雖然TOFD是一種有用的檢測技能，但因?yàn)閮蓚€(gè)檢測盲區的存在，其掩蓋局限又有局限性。兩個盲區的地位在近外表和底面。
OmniScan® UT的檢測可還運用TOFD與慣例脈沖回波辦法。脈沖回波法可以掩蓋盲區，然后補償了TOFD的缺乏之處。
零度檢測（侵蝕和復合資料）
零度檢測測量從工件反射到閘門中的超聲回波的傳達工夫和波幅，以便對缺陷進行探測和測量。
全功用B掃描
便于判讀的被檢工件橫截面視圖。
汽鍋、管道、儲物容器的侵蝕圖像的明晰顯示。
全功用A掃描
A掃描顯示的顏色可選。
按捺形式。
無填充形式。
峰值鎖定形式（一直堅持閘門A中帶有大波幅的旌旗燈號）。
閘門閾值穿出（超越閘門閾值的那局部曲線的顏色改動）。
60 Hz的A掃描刷新率，帶有包絡掩蓋和閘門內峰值。
逐漸校準導游
一切的校準進程均依據逐漸導游進行。
TOFD選項
B掃描編碼數據成像和貯存
灰色彩調色板，亮度和比照度可調
OmniScan MX UT超聲波探傷儀技術參數
|
超聲模塊技術規格 |
|
|
外型尺寸 |
244毫米 x 182毫米 x 57毫米 |
|
（寬 x 高 x 厚） |
（9.6英寸 x 7.1英寸 x 2.1英寸） |
|
重量 |
1公斤（2.2磅） |
|
接口 |
LEMO® 00（2個、4個、8個） |
|
脈沖發生器 |
|
|
脈沖發生器數量 |
2個、4個、8個 |
|
脈沖輸出 |
50 V、100 V、200 V、300 V ±10 %（脈沖寬度可變） |
|
脈沖寬度 |
30 ns～1000 ns±10 %可調，分辨率為2.5 ns |
|
下降時間 |
小于7 ns |
|
脈沖形狀 |
負方波 |
|
輸出阻抗 |
小于7 ? |
|
接收器 |
|
|
接收器數量 |
2個、4個、8個 |
|
接收器增益范圍 |
0 dB～100 dB，步距為0.1 dB |
|
大輸入信號 |
20 Vp-p（滿屏的128%） |
|
小靈敏度 |
200 µVp-p（滿屏的128%） |
|
輸入端噪音當量 |
160 µVp-p（26 µV RMS）（128%） |
|
輸入阻抗 |
50 Ω |
|
輸入濾波器 |
頻率：1 MHz（1.5 MHz） |
|
（100%帶寬） |
頻率：2 MHz（2.25 MHz）， |
|
系統帶寬 |
0.25 MHz～32 MHz（-3dB） |
|
檢波 |
全波、正半波、負半波 |
|
模式 |
PE（脈沖回波法）、PC（一發一收法）、TT（穿透法）。在PC模式下，脈沖發生器的至多數量為通道數量的一半。 |
|
平滑 |
數字式 |
|
DAC |
|
|
點數 |
點數 |
|
DAC范圍 |
高達40 dB |
|
大增益斜率 |
20 dB/µs |
|
數據采集 |
|
|
A掃描采集頻率 |
每秒6000個A掃描（512點A掃描） |
|
大脈沖速率 |
單通道12 kHz（C掃描） |
|
數據處理 |
|
|
實時平均次數 |
2、4、8、16 |
|
閘門 |
|
|
數量 |
3個閘門：I（同步），A和B（測量） |
|
同步 |
閘門I、A、B相對于主脈沖；閘門A和B相對于閘門I（后同步） |
|
數據存儲 |
|
|
A掃描記錄 |
每秒6000個A掃描（512點A掃描） |
|
（TOFD） |
（每秒3 MB傳輸率） 12000（A1、A2、A3、T1、T2、T3）（3個閘門） |
|
C掃描類型數據記錄 |
12 kHz（低頻，用于腐蝕成像） |
|
數據顯示 |
|
|
刷新率 |
60 Hz |
|
數據同步 |
|
|
時間同步 |
1 Hz～12 kHz |
|
編碼器同步 |
單軸或雙軸，分成1～65536步 |
|
報警器 |
|
|
數量 |
3個 |
|
條件 |
閘門的任意邏輯組合 |
|
信號 |
閘門A或B的波幅或TOF |
