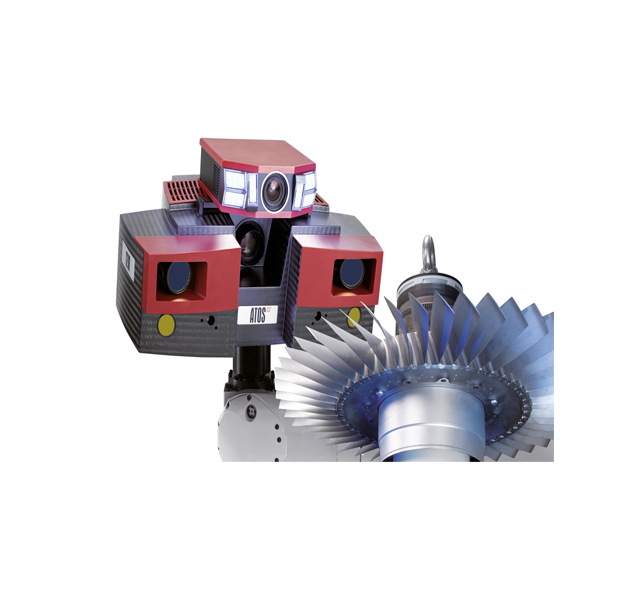

產品特性：GOM三維測量儀ATOS Triple Scan是一種高分辨率光學掃描儀可快速提供準確的三維測量數據以優,化設計過程、改善工業生產流程.測量頭 這一設備被許多行業領域所采用,檢測比如鈑金件、工模具、渦輪葉片、原型、注塑件以及壓鑄件等零部件.
021-33587030021-33587020021-34631757
電話咨詢

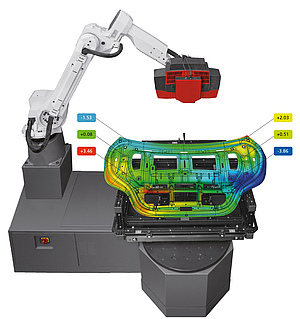

在標準化 ATOS ScanBox測量設備內, ATOS Triple Scan用于部件的全自動測量和檢測。ATOS ScanBox是一套由 GOM公司研發的整體光學三維測量系統，
應用于生產和制造過程中的質量控制。當ATOS Triple Scan用在ATOS ScanBox第5、6、7和8系時，則可為它附加一臺 Plus Box 攝影測量頭，以測量更大型的部件或同時測量多個部件。
ATOS Triple Scan可與立柱式或臺式支架組合，手動實施測量操作。針對半自動操作模式，提供有包括測量頭的縱向線性軸組和固定裝置的傾斜旋轉裝置在內的3軸機動裝置以供使用。

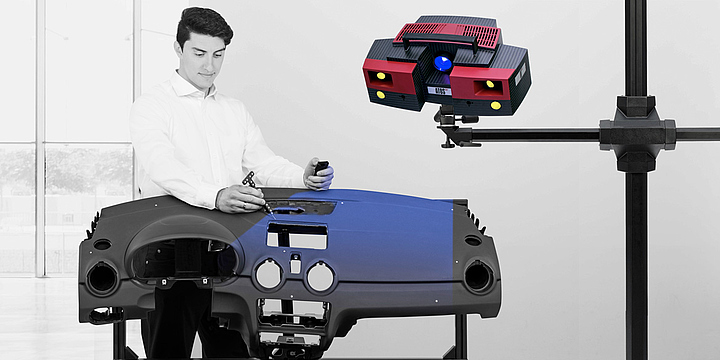

通過移動式轉動臺，有利于小型至中型測量物的自動測量。而借助 GOM Touch Probe，則可對光學測量不易接近的區域進行以點為基礎的測量。
系統將準確的條紋圖案投射在物體表面，兩臺攝像機按照立體攝像原理進行記錄。通過一開始的標定流程，已事先校準兩臺攝像機和投影頭的光束路徑，
所以可由三個不同的射線交點計算三維表面點：左側攝像機視向/右側攝像機視向、左側攝像機視向/投影頭光束、右側攝像機視向/投影頭光束。
特別是對于反光的表面和凹凸的物體，使用這一原理的優勢明顯。
根據三重掃描原理，投影頭結合兩個相機，實施相關操作。測量過程中，系統將準確的條紋圖案投射在物體表面，兩臺攝像機按照立體攝像原則進行記錄。
對于反光的表面或者凹凸復雜的物體，使用這一原理，其優勢明顯。
ATOS Triple Scan的投影裝置以藍光技術為基礎。由于測量頭使用的是細條藍光，在圖像采集過程中，可有效過濾周圍環境光干擾。
而這種能量十足的光源，又有助于縮短測量時間。
在GOM自動化測量設備里，ATOS測量頭可以與 Plus Box. 配套工作。后者是一種可直接安裝在ATOS系統上的附加式攝影測量頭。通過這種組合，
可全自動測量參考點標，偏差在3μm到30μm范圍以內。這些參考點標構成一個三維體積，ATOS測量頭每次測量的詳細結果在這個三維體里得以自動轉換，這樣可保證攝影測量的準確性。
[測量頭在工作過程中能識別環境條件的變化，并可進行相應補償。這時，測量頭的軟件對校準狀態、轉換精度、環境變化和部件位移進行持續性監控，
從而保證測量數據的可靠性和準確度。

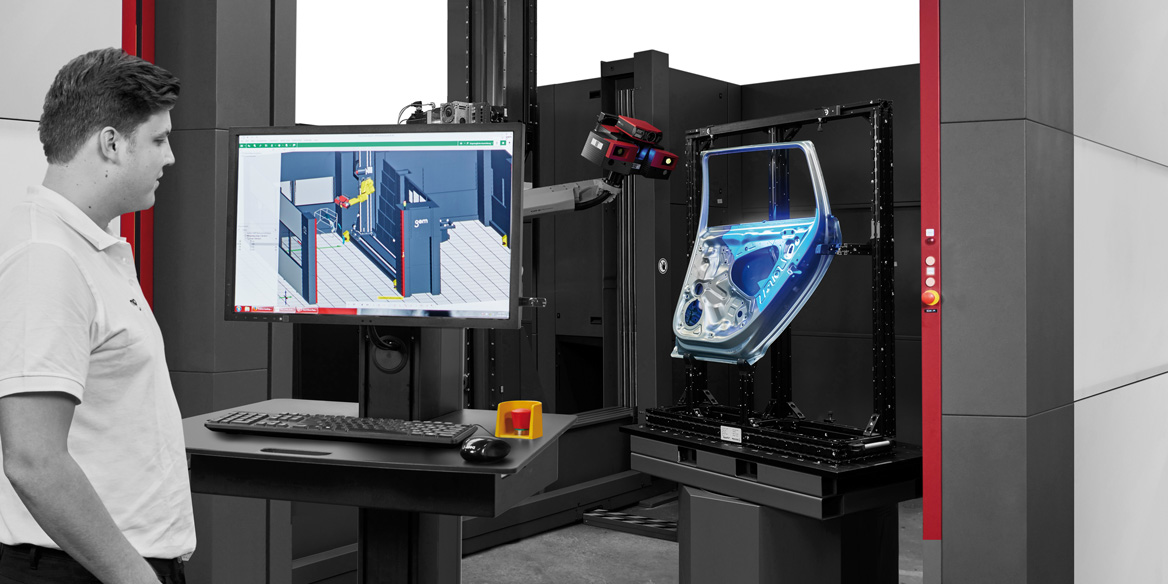

虛擬計量室 (VMR)是ATOS測量間中所有元件的 控制站以及測量規劃軟件。在仿真模擬中，它模擬表現出真實測量環境的功能性。
通過虛擬計量室，用戶可使用相關系統，無需特別掌握專門的機器人編程技能。在虛擬計量室（VMR）內實施相關操作之前，對所有機器人運行進行模擬和檢查，以保證安全。
