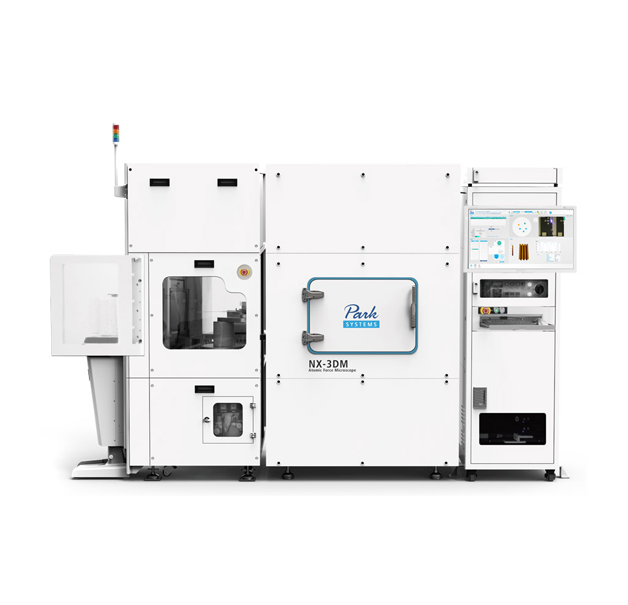

Automated Industrial AFM for High-Resolution 3D Metrology Park Systems

推出的XE-3DM全自動原子力顯微鏡系統，專為垂懸輪廓、高分辨率側壁成像和臨界角的測量而設計。借助XY軸和Z軸獨立掃描系統和傾斜式Z軸掃描器，XE-3DM成功克服準確側壁分析中的法向和喇叭形頭所帶來的挑戰。在True Non-Contact™模式下，XE-3DM可實現帶有高長寬比的柔軟光刻膠的無損測量。

Accuracy Like Never Before
隨著半導體越變越小，設計如今需要做到納米級，但是傳統的測量工具無法滿足納米級的設計和制造所要求的準確度。面對這一行業測量所帶來的挑戰，Park Systems取得了眾多技術突破，如串?dāng)_消除(XE)，其可以實現無偽影和無損成像；全新的3D原子力顯微鏡，讓側壁和側凹特征的高分辨率成像成為可能。

Throughput Like Never Before
受限于低通量，納米級設計無法用于生產質量控制中，但原子力顯微鏡讓這一切成為可能。隨著Park Systems發布革命性的高通量解決方案，原子力顯微鏡也得以進入自動化線上制造領域。這其中包括創新的磁性探針更換功能，成功率高達99%，高于傳統的真空技術。此外，流程和通量優化需要每位客戶的積極配合，提供完整的原始數據。
Cost-Effectiveness Like Never Before
納米測量的準確性和高通量需要搭配高成本效益的解決方案，才能夠從研究領域擴展到實際生產應用中。面對這一成本挑戰，Park Systems帶來了工業級的原子力顯微鏡解決方案，讓自動化測量更快、讓探針更耐久！我們放棄了慢速又昂貴的掃描電子顯微鏡，轉而采用自動化且價格實惠的3D原子力顯微鏡，進一步降低線上工業制造的測量成本?，F(xiàn)如今，制造商需要3D信息來表現溝槽輪廓和側壁變形異特征，從而準確找到新設計中的缺陷。模塊化原子力顯微鏡平臺實現了快速的軟硬件更換，使得升級更為劃算，從而不斷優化復雜并且苛刻的生產質量控制測量。此外，我們的原子力顯微鏡探針使用壽命延長至少2倍，進一步減少購置成本。傳統的原子力顯微鏡采用輕敲式掃描，這讓探針更易磨損，而我們的True Non-Contact™模式能夠有效地保護探針，延長其使用壽命。

High Resolution Access to Undercut and Sidewall
CD Measurements of Undercut & Overhang

XE-3DM的傾斜式Z軸掃描器設計讓探針能夠掃描到光刻膠的側壁和側凹結構。

XY軸和Z軸解耦掃描系統和傾斜式Z軸掃描器
Z軸掃描器可在 -19到+19度和-38到+38度之間隨意擺動
法向高長寬比的探針帶來高分辨率成像
XY軸掃描范圍可達100 μm x 100 μm
高強度Z軸掃描器帶來大25 μm的Z軸掃描范圍

Complete 3D Metrology of Sidewall
High-Resolution Sidewall Roughness

借助超鋒利的探針，XE-3DM的傾斜式Z軸掃描器可接近側壁，帶來高分辨率的側壁粗糙度細節。

側壁粗糙度測量
準確的側壁角度測量
垂直側壁的臨界尺寸測量

Non-destructive CD and Sidewall Measurements by True Non-Contact™ Mode

CD Measurements of Photoresist Trench
True Non-Contact模式能夠?qū)⒕€上無損測量小至45 nm的細節。

業內小的細節線上測量
柔軟光刻膠無損測量
探針磨損更少，讓高質量和高分辨率成像效果更加持久
無需輕敲式成像中的參數依賴結果
