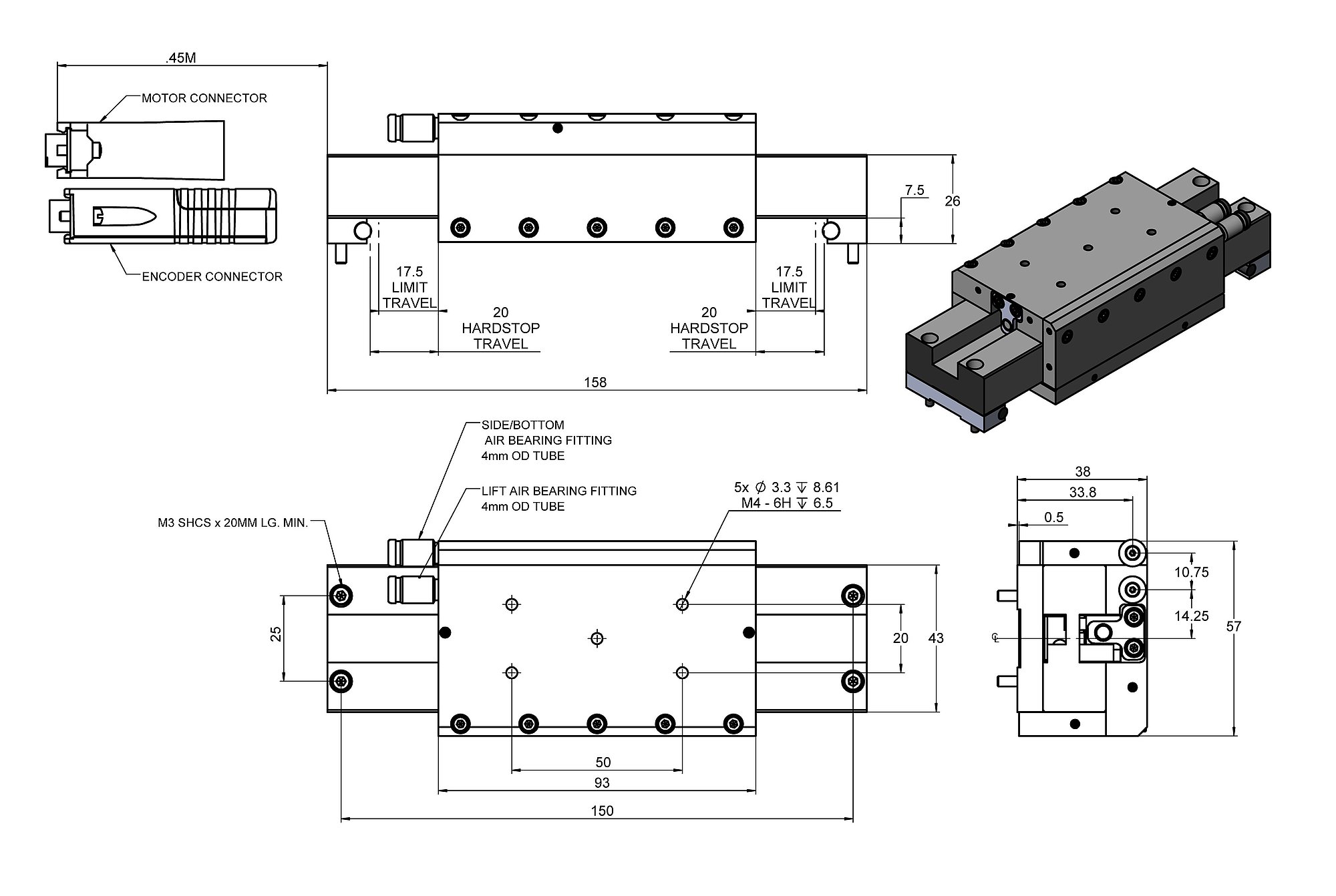

運動平臺的尺寸57毫米×93毫米
低外形38毫米
行程達35 毫米
負載容量達3 公斤
速度達0.25 米/秒
加速度達3.5米/平方秒

產品概述

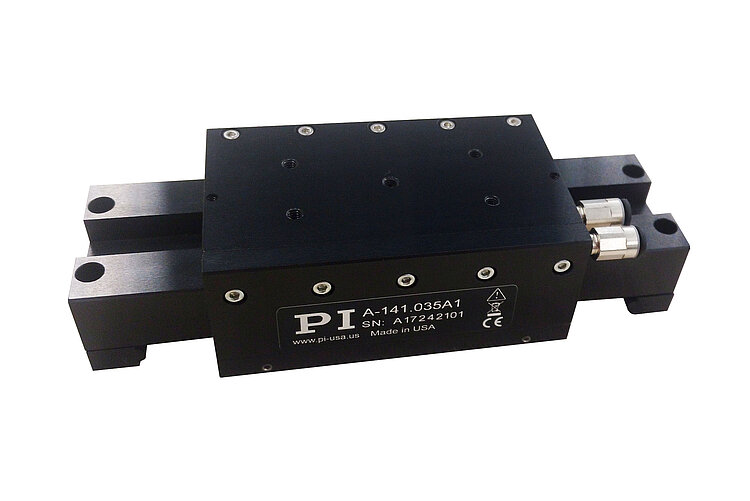

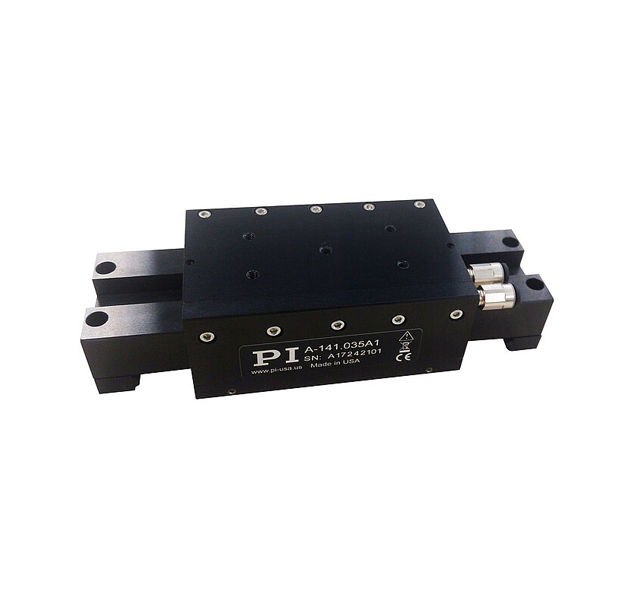

帶空氣軸承的PIglideMB線性平臺配備伺服線性電機驅動器，驅動器配置帶預載的空氣軸承和集成式光學線性編碼器。該平臺外形小巧，提供較高精度。這類非接觸式零件的組合形成了一個無摩擦運動平臺，可提供高的性能、質量和使用壽命。

應用領域
這類平臺非常適合高精度應用，諸如計量、光子學校準、光學定位和掃描。非接觸式設計適合無塵室應用。電纜線不能移動。空氣軸承模塊可進行鎖定設計，提供zui高的位置穩定性。

附件和可選配件
PIglide過濾器和空氣預處理器
單軸和多軸運動控制器
大理石底座板和隔振系統

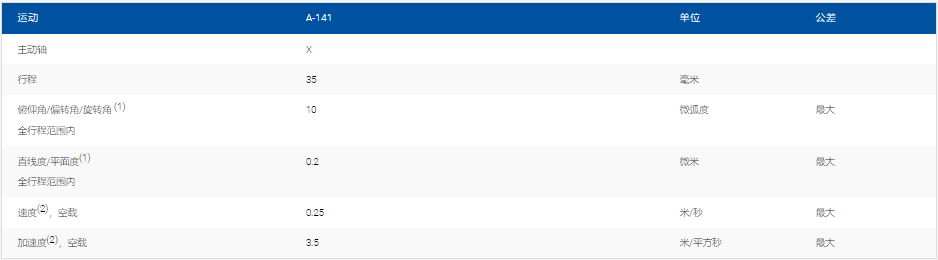

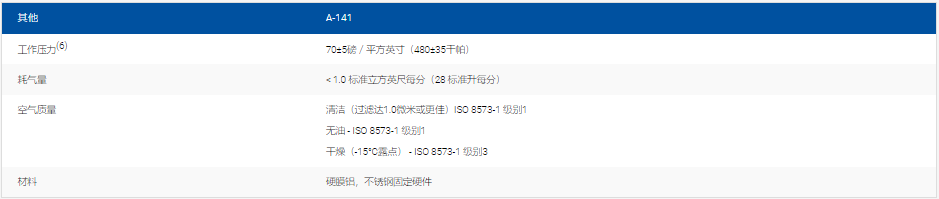

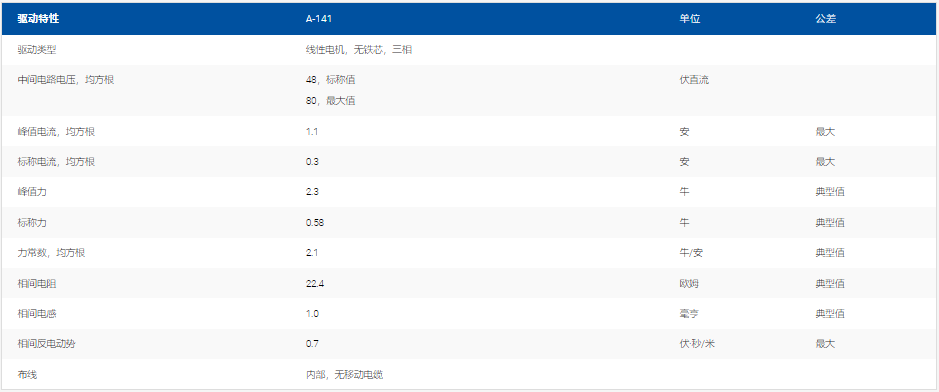

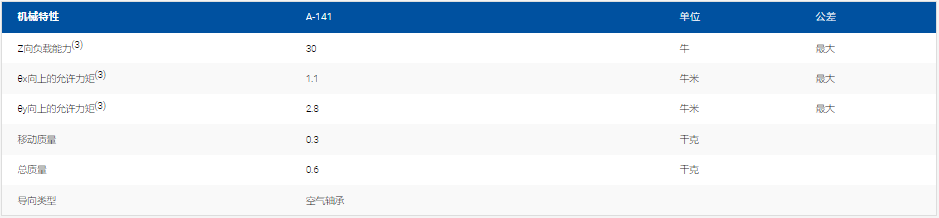

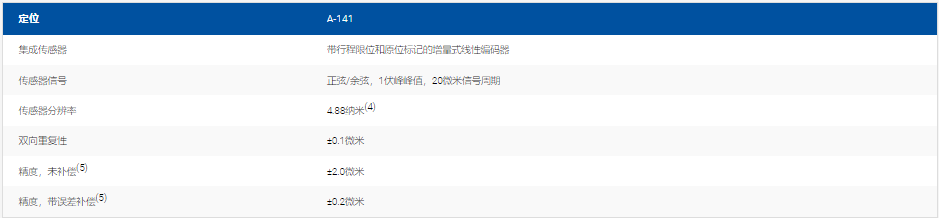

規格

(1)取決于平臺安裝表面的平面度。

(2)可能受有效載荷、控制器或驅動器的限制。

(3)假定空氣軸承工作壓力為70磅/平方英寸（480千帕）。平臺僅設計用于水平操作。

(4)假定4096x插值。有關其他因子的使用，請聯系PI。

(5)通過基于控制器的誤差補償，可獲得改善的精度。為實現這些數值，平臺須與PI控制器一同訂購。精度值取短時間段，不考慮平臺上熱漂移的長期影響。

(6)為防止平臺損壞，建議將空氣壓力傳感器連接到控制器E-停止輸入端。
