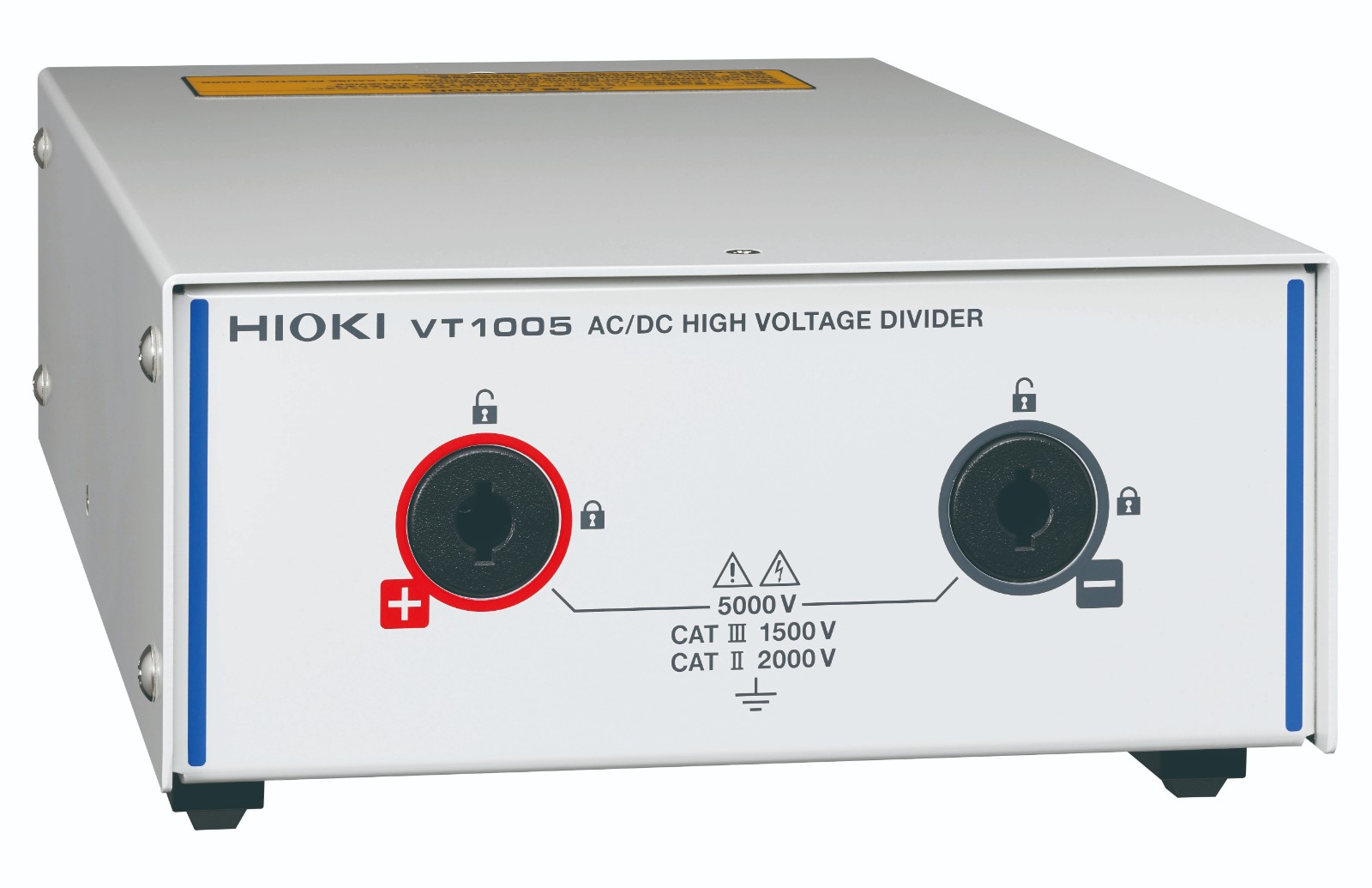

產品特性：測至大5000V的高壓，測量頻帶DC ~ 4MHz1000 V 以上的功率測量
021-33587030021-33587020021-34631757
電話咨詢
● 測量至大5000V的高壓
- 至大輸入5000V（*1），CAT II 2000V、CAT III 1500V
● 即使0.1%量級的效率提升效果也能評估
- 測量精度±0.08% (DC)， ±0.04% (50/60 Hz)，±0.17% (50 kHz)
- 頻率平坦度 ±0.1%，振幅帶寬 200 kHz Typical
- 頻率平坦度 ±0.1°，相位帶寬 500 kHz Typical（*2）
- 測量帶寬DC~4MHz（-3dB）
- 抗干擾性CMRR 80 dB Typical (100 kHz)，差分輸入方式
*1：±7100V peak，無測量等級，預計瞬態(tài)過電壓0V
*2：通過功率分析儀進行相位補償后
| 至大額定電壓 | 5000 Vrms, ±7100 Vpeak (頻率降額范圍內)) |
| 至大額定電壓（對地） |
適用于不與主電源直接連接的電路的測量。 例:從固定設備的插座經由變壓器等在二次側的設備上進行測量 |
| 分壓比 | 1000：1 |
| 至大輸出電壓 | 約±12 V |
| 測量精度 | ±0.08％(DC), ±0.04％(50/60 Hz), ±0.17% (50 kHz) |
| 頻率精度 |
±0.1% 振幅帶寬 200 kHz Typical ±0.1° 相位帶寬 500 kHz Typical |
| 測量帶寬 | DC ～ 4 MHz (規(guī)定幅度精度和相位精度 ～ 1 MHz) |
| 共模壓制比 (CMRR) |
50 Hz/60 Hz: 90 dB（Typical） 100 kHz: 80 dB（Typical） |
| 測量方式 | 差分輸入 |
| 使用溫濕度范圍 | -10°C～50°C, 80% RH以下（無結露） |
| 保存溫濕度范圍 | -20°C ～ 60°C, 80% RH以下（無結露） |
| 適用標準 | EN 61010, EMC: EN 61326 Class A |
| 電源 | AC 100 V～240 V (50 Hz/60 Hz) |
| 體積及重量 | 約195 mm (W) x 83 mm (H) x 346 mm (D) 約2.2 kg |
| 附件 | 電壓線 L1050-01 (1.6m) 連接線 L9217（絕緣 BNC，1.6 m） 轉換器 9704（母頭：絕緣 BNC / 公頭：香蕉頭） 電源線 |
| 頻率 | 振幅±（% of reading + % of full scale） | 相位 |
| DC | 0.03% + 0.05% | - |
| DC < f < 30 Hz | 0.2% + 0.1% | ±0.1° |
| 30 Hz ≦ f < 45 Hz | 0.1% + 0.1% | ±0.1° |
| 45 Hz ≦ f ≦ 66 Hz | 0.02% + 0.02% | ±0.06° |
| 66 Hz < f ≦ 100 Hz | 0.1% + 0.02% | ±0.12° |
| 100 Hz < f ≦ 1 kHz | 0.1% + 0.02% | ±0.2° |
| 1 kHz < f ≦ 5 kHz | 0.15% + 0.02% | ±0.4° |
| 5 kHz < f ≦ 50 kHz | 0.15% + 0.02% | ±(0.08 × f kHz)° |
| 50 kHz < f ≦ 100 kHz | 0.5% + 0.02% | ±(0.08 × f kHz)° |
| 100 kHz < f ≦ 300 kHz | 1.5% + 0.5% | ±(0.08 × f kHz)° |
| 300 kHz < f ≦ 1 MHz | 5.0% + 0.5% | ±(0.08 × f kHz)° |
| 頻率帶寬 | 4 MHz（− 3 dB Typical） | - |
