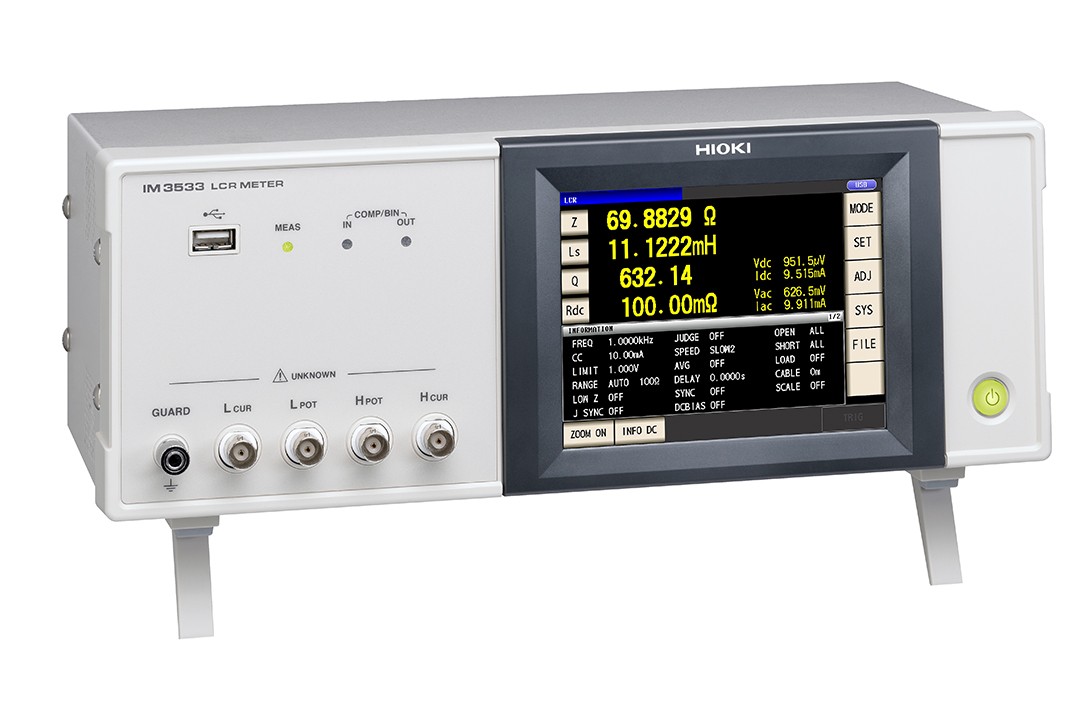

產品特性：測量頻率1mHz?200kHz的LCR測試儀,應用覆蓋線圈&變壓器生產到研發等諸多領域
021-33587030021-33587020021-34631757
電話咨詢
● 基本精度±0.05％，測量范圍廣(DC,40Hz～200kHz，5mV～5V，10μA～50mA)。
● 在例如C-D和ESR這樣的混合測量條件下，不間斷測試，速度是我司以往產品的10倍。
● 內置的低阻抗高精度模式可有效測量低感應或鋁電解電容的等效串聯電阻。
● (測量速度是以往產品3522-50的10倍，大大提高了反復性和穩定性)
● 專用模式，用于測量變壓器線圈比率，互感系數和溫度補償DCR。
● 頻率掃描測試(僅IM3533-01)
● 除標準0m/1m以外的2m/4m電纜設置。
● 內置比較器和BIN功能。
● 2ms的快速測試時間
| IM3533 | IM3533-01 | |
| 測量模式 | LCR，變壓器測試(N,M,△L)， 連續測試(LCR模式) | LCR，變壓器測試(N,M,△L)， 分析儀(掃描測試)，連續測試(LCR/分析模式) |
| 測量參數 | Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T | |
| 測量量程 | 100mΩ～100MΩ,10個量程(所有參數根據Z定義) | |
| 可顯示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [單位] ～9.999999G [單位]) 只有 Z和Y顯示真有效值 θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%) |
|
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° | |
| 測量頻率 | 1mHz ～200kHz (1mHz ～10Hz步進) | |
| 測量信號電平 | [輸出阻抗] V模式，CV模式：5mV～5Vrms,1mVrms CC模式：10μA～50mArms,10μArms [低阻抗高精度模式] V模式，CV模式：5mV～2.5Vrms,1mVrms CC模式：10μA～100mArms,10μArms |
|
| 輸出阻抗 | 正常模式：100Ω,低阻抗高精度模式：25Ω | |
| 顯示 | 5.7英寸觸摸屏，彩色TFT，顯示可設置ON/OFF | |
| 測量時間 | 2ms(1kHz,FAST,顯示OFF，代表值) | |
| 功能 | DC偏壓測量、直流電阻溫度補償 （標準溫度換算顯示）,比較器、BIN測量（分類功能）,面板讀取/保存、存儲功能 |
|
| 接口 | EXT I/O(處理器)，USB通信(高速)，USB存儲 選件：RS-232C,GP-IB,LAN任選一 |
|
| 電源 | 100～240V AC，50/60Hz，50VA | |
| 尺寸及重量 | 330mm W×119mm H×168mm D, 3.1kg | |
