產品特性：液壓萬能試驗機用于壓鑄件、鍛造件等金屬材料拉伸、壓縮及抗彎試驗。
021-33587030021-33587020021-34631757
電話咨詢

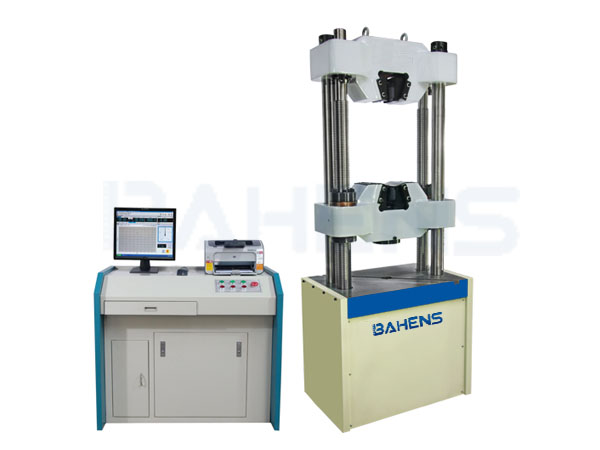

電液伺服萬能試驗機UTHS-B系列為經濟實用型?？捎糜诮饘俨牧系睦臁嚎s、彎曲、剪切等試驗。配備相應附件后可對木材、水泥、混凝土、橡膠等非金屬材料進行試驗。是建工建材、工礦企業、大學等實驗室的實用檢測設備。
電液伺服萬能試驗機UTHS-B的儀器特點
1.主機結構緊湊，經濟實用；
2.油缸下置，固定間隙導向，簡單可靠；
3.防護橡膠板，防止異物落入滑動面，保護鉗口夾板，減少摩擦；
4.彎曲支座直接連接在工作臺上，增加試驗空間；
5.電機驅動鏈輪鏈條帶動絲杠旋轉，調整試驗空間；
6.微機桌式油源、電器控制柜，獨立的低噪音夾緊油源；
7.專用插卡式 數字閉環控制系統，實現試驗力、位移、變形的三閉環控制，滿足GB/T 228-2002《金屬材料室溫拉伸試驗方法》的要求。
8.整機高度低，便于運輸和安裝。
電液伺服萬能試驗機UTHS-B的技術參數
|
規格型號 |
UTHS-300B |
UTHS-600B |
UTHS-1000B |
|
|
至大試驗力(kN) |
300 |
600 |
1000 |
|
|
力值測量范圍 |
2%～100%Fs |
|||
|
試驗力準確度 |
±1% |
|||
|
變形測量裝置 |
引伸計 |
|||
|
變形測量準確度 |
±0.5% |
|||
|
位移測量 |
光電編碼器，分辨力0.01 |
|||
|
活塞行程 |
150 |
150 |
150 |
|
|
試驗空間 |
拉伸 |
520 |
520 |
620 |
|
壓縮 |
420 |
420 |
520 |
|
|
試驗 間調整機構 |
電機，鏈輪鏈條傳動 |
|||
|
柱間距離 |
460 |
450 |
510 |
|
|
安全保護裝置 |
軟件保護和機械限位保護 |
|||
|
超載保護 |
2%～5% |
|||
|
控制功能 |
專用軟件,應力、應變、速率三閉環控制 |
|||
|
控制系統配置 |
高精度伺服閥，專用試驗軟件 |
|||
|
扁試樣至大夾持寬度 |
75 |
80 |
125 |
|
|
扁試樣夾持厚度 |
0～15 |
0～30 |
0～40 |
|
|
圓試樣夾持直徑 |
Φ10～32 |
Φ13～40 |
Φ13～60 |
|
|
上下壓盤尺寸 |
Φ120 |
Φ160 |
204*204 |
|
|
彎曲支輥至大間距 |
400 |
500 |
500 |
|
|
彎曲支輥寬度 |
140 |
140 |
140 |
|
|
容許彎曲曲度 |
100 |
100 |
130 |
|
|
剪切試樣直徑（特殊定貨） |
Φ10 |
Φ10 |
|
|
|
電源 |
380V 50Hz 三相四線 |
|||
|
油泵電機功率(kW) |
2.2 |
2.2 |
2.2 |
|
|
橫梁移動電機功率（ kW） |
0.37 |
0.37 |
0.55 |
|
|
主機外形尺寸 |
730*570*1845 |
730*570*1900 |
850*665*2340 |
|
|
控制柜外形尺寸 |
1010*650*870 |
|||
|
加緊油源外形尺寸 |
400*460*700 |
|||
|
整機質量 |
2000 |
2000 |
3000 |
|
