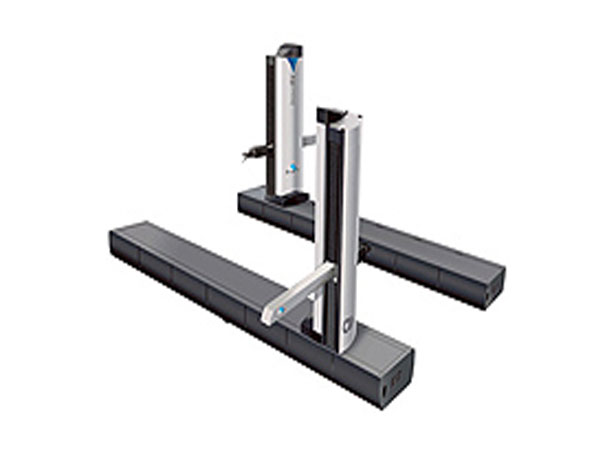

水平臂三坐標測量機BRAVO HP采用單臂和雙臂配置，并整合各種測量技術，將性能、精度、靈活性、可靠性和便于使用進行充分融合。開放式的結構，可采用平齊地面的安裝，在長方向提鋁絲尚兇咄庹鄭繁Ａ吮憬蕕牟僮鰨蚧斯ぜ納舷鋁?、编程壹s白遠某嘰緙觳狻Ⅻ/font>

水平臂三坐標測量機BRAVO HP的技術參數
BRAVO HP的行程范圍、外型尺寸

注：以上為單臂尺寸信息，該機型可配雙臂。
環境要求：
標準環境溫度：16 - 26 ºC
環境溫度變化：1 ºC/h - 5 ºC/24h ；1 ºC/m

水平臂三坐標測量機BRAVO HP技術特點
1.動態性能高 開放的結構，長方向上提供了可行走外罩，便于進入測量空間，簡化了工件的上下料操作、編程和自動的尺寸檢測
2.穩固的鋼結構，使得在各種操作環境下尺寸測量的穩定性更強
3.采用循環滾珠軸承進行傳動，不需要壓縮空氣
4.Z軸截面尺寸80 x 100 mm，預行了配置以便提供選項的抗碰撞保護
5.全覆蓋外罩機械結構
6.多傳感器溫度補償，測量溫度<圍可達到16–32 °C
7.可提供了平齊地面的安裝 可提供DEA CW43L-mw連續伺服關節
8.可提供選項的非接觸激光測頭
9.連續空間運動模式，能夠有效整合非接觸激光掃描測頭在DEA CW43L-mw伺服關節上
10.CW43L，提供選項的自動測頭和加長桿更換功能

水平臂三坐標測量機BRAVO HP應用
1.車身部件的尺寸檢測，白車身、底盤、分總成、面板以及裝配線的過程控制
2.復雜曲面的高速逆向工程

操作環境
車間環境，可直接安裝在裝配現場或車身焊裝線旁邊
計量溫度范圍：16 – 26 °C或16 – 32 °C

探測系統
1.標準配置：CW43L-mw (兩軸或者三軸)
2.選項配置：TESASTAR-m
