產品特性：?？怂箍礚ambda SP龍門式三坐標測量機Y向的雙光柵雙驅動技術,準確地將Y 向性能模擬為單軸在滑架處的性能.
021-33587030021-33587020021-34631757
電話咨詢

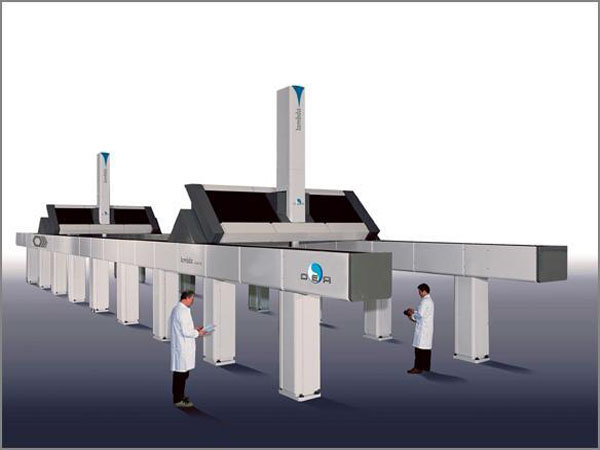

龍門式三坐標測量機Lambda SP的概述
Lambda SP 龍門式測量系統Y向的雙光柵雙驅動技疲返亟 Y 向性能模擬為單軸在滑架處的性能?；艿钠D(zhuǎn)以及運動中的結構變形通過一個分布式的傳感器系統實時進行了模擬。配置在減少滑架偏轉的同時提供了好的動態性能和測量精度 。
所有的軸和立柱均采用了全包圍隔熱外罩和風琴罩提供保護。
內置強制通風裝置減少了溫度的差異。多傳感器結構溫度補償技術(ACTIV®)確保了在寬環境溫度條件下的測量精度。
可選的高性能伺服關節測腕，可支持長測頭加長，植饌紡芄淮ゲ獾餃魏喂ぜ卣鰲Ⅻ/font>
龍門式三坐標測量機Lambda SP的技術參數
Lambda SP的行程范圍、外型尺寸
|
型號
|
行程范圍
|
外型尺寸
|
|
30.51.25
|
3000×5100×2500
|
7530×5345×7290
|
|
30.63.25
|
3000×6300×2500
|
9000×5345×7290
|
|
30.80.25
|
3000×8000×2500
|
10600×5235×7290
|
|
30.100.25
|
3000×10000×2500
|
13200×5345×7290
|
|
40.51.25
|
4000×5100×2500
|
7530×6345×7290
|
|
40.63.25
|
4000×6300×2500
|
9000×6345×7290
|
|
40.80.25
|
4000×8000×2500
|
10600×6345×7290
|
|
40.100.25
|
4000×10000×2500
|
13200×6345×7290
|
環境要求：
2準環境溫度：18 - 22 ºC ，1 ºC/h - 2 ºC/24h
補償溫度范圍：16 - 26 ºC,1 ºC/h - 5 ºC/24h
供氣要求：
小供氣壓力：5bar
耗氣量：600NL/min
龍門式三坐標測量機Lambda SP的技術特點
Lambda SP技術特性：
1.Y向采用雙驅動/雙讀數頭/雙光柵
2.高分辨力讀數頭
3.機械整體、工件和光柵尺上溫度效應的結構自適應補償：A.C.T.I.V.(至少24個溫度傳感器)
4.硬質鋁合金材料的滑動部件具有較小的質量
5.高剛性大截面鋁材料Z軸 (橫截面積160mm X 160mm)
6.Y向橫梁采用獲得的“斜屋頂技術”，具有高的剛性
7.導軌、橫梁、滑架和立柱都覆蓋有防護罩和保護蓋板
8.在蓋板內部的強制氣流循環，可維持結構上溫度均衡
