產品特性：OGP影像測量儀STARLITE200/250/300提供多功能尺寸測量和強大易用的幾何界面.Gage-X通過模型、目標符號、圖標產生簡易明了的圖示來引導用戶完成測量.
021-33587030021-33587020021-34631757
電話咨詢

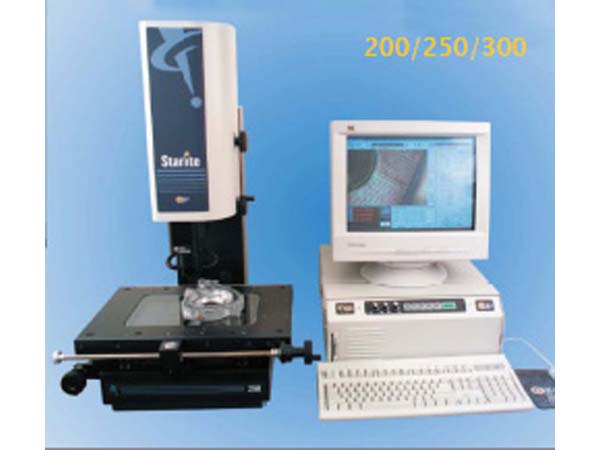

OGP影像測量儀STARLITE-200-250-300的介紹
1.直觀的測量軟件：OGP Starlite32位Gage-X 測量軟件，提供多功能尺寸測量和強大易用的幾何界面。Gage-X通過模型、目標符號、圖標產生簡易明了的圖示來引導用戶完成測量程序。OGP 的CompuFocus 功能可快速獲取高度和深度的準確測量結果。
2.光學性能：Starlite擁有 6.5:1的可編程自動變焦鏡，高達55mm的工作距離。在整個變焦過程中，圖象始終保持清晰與同軸狀態。可選的輔助鏡頭能擴展放大倍數—以低廉的成本，提高系統的通用性。
3.機械結構：Starlite采用準確XYZ三軸機械軸承，并在穩固的大 理石基座上裝配精度達1.0μm的線性玻璃光柵尺。手動快速釋放XY軸 控制開關可令平臺快速移動，微調手柄則協助準確定位。Z軸活動調節 手柄簡化了聚焦過程。
4.影像處理。Starlite的全視野影像處理系統帶有OGP尋邊探測器法,以滿足不斷變化的日常測量需要。
OGP影像測量儀STARLITE-200-250-300的標準配置
|
型號 |
STARLITE 200 |
STARLITE 250 |
STARLITE 300 |
|
測量范圍（XYZ） |
250×150×150m |
250×150×150m |
300×300×300mm |
|
測量尺寸（約）（長/寬/高） |
559×457×813mm，113kg |
559×457×813mm，113kg |
815×525×800mm，140kg |
|
控制器尺寸（約）（長/寬/高） |
520×445×190mm，14kg |
||
|
運輸包裝尺寸 |
1450×1120×1450mm，220kg |
||
|
光柵尺分辨率 |
1.0μm |
||
|
變焦鏡 |
6.5：1，屏幕上放大35倍-175倍，視場8.89-1.78mm，工作距離55mm |
||
|
視頻系統 |
高分辨率彩色CCD，768×494象數陣列 |
||
|
照明 |
LED側光（已校準），光纖環光，同軸（TTL）表面光 |
||
|
影像處理 |
10：1次像素分辨率，256灰色級 |
||
|
電力需求 |
100/110/220/240vac，±5%、50/60 Hz，1 、300W |
||
|
額定環境 |
18-22℃，30-80%濕度（無冷凝水），振動＜0.002g低于15 Hz |
||
|
操作環境 |
5-40℃ |
||
|
測量軟件 |
OGP32位Gage-X |
||
|
計算機 |
奔騰IV處理器，3.0GHz，1GB隨機存儲器，80GB硬盤，1.44MB軟驅，CD-ROM光驅，平行及串行接口/USB2.0端口，主板百帶10/100網卡 |
||
|
操作系統 |
Microsoft Windows XP |
||
|
軟件 |
SmartCAD®，GageFit®， SmartReport® Plus |
||
|
保修期 |
1年 |
||
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
