產品特性：OGP的多元傳感器測量系統CNC1500是一款擁有大XY軸行程的多用途測量系統.
021-33587030021-33587020021-34631757
電話咨詢

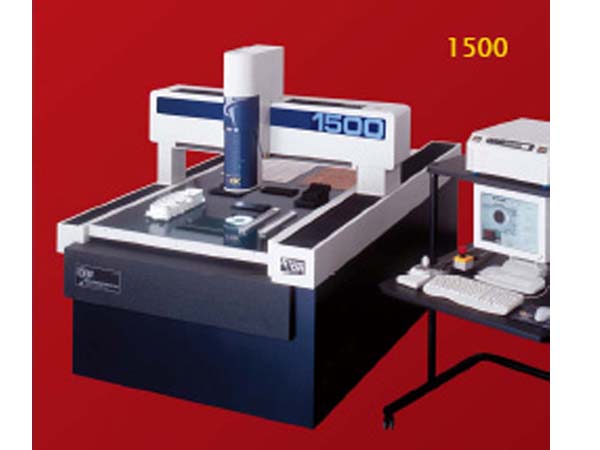

OGP的SmartScopeCNC1500是一款擁有大XY軸行程的多用途測量系統。其大的測量范圍適合測量諸如等離子顯示屏（PDPs），LCD和電路板的大型零部件，或利用夾具固定排列的小型零部件/組件。除具備優異的視頻測量性能外，CNC 1500還支持接觸式探針、 激光傳感器和微型探針，是擁有快捷速度和周全的尺寸測量的設備。
大行程多元傳感器測量系統CNC-1500的介紹
1.工作臺 SmartScope CNC 1500擁有XY軸傳輸設計。在該龍門式設計立式機型（移動橋面模型機）中，測量?jī)x攝像頭部份沿著X軸鋼橋移動，在Y軸上沿著平的軌道移動。當光學攝像器件或鋼橋傳送在快速敏捷且準確移動時，工作臺部分保持穩固狀態。
2.變焦鏡可在倍率變化后自動光學器件。CNC 1500具有較大范圍的放大倍率、準確的變焦光學器校準，確保整個過程的持續準確性
3.照明 CNC 1500提供可程式化照明技術，為具挑戰性的被測零件提供成像。LED背景燈，同軸TTL表面光以及OGP所有的可編程的白色SmartRing光是SmartScope CNC 1500的標準配置。
4.OGP全視野圖像處理和Z軸自動聚焦可提供高精度的非接觸測量。
大行程多元傳感器測量系統CNC-1500技術參數
|
測量范圍（XYZ） |
900×1500×200mm |
|
測量系統的尺寸 |
230×150×167cm，2650 kg |
|
工作站尺寸 |
90×90×128cm，40 kg |
|
運輸包裝尺寸 |
250×158×195cm，2850 kg |
|
XYZ光柵尺分辨率 |
0.5 μm |
|
馬達驅動 |
帶操縱桿控制的直流伺服系統（X，Y，Z，變焦） |
|
工作臺 |
帶有夾具孔和可拆卸式平臺玻璃，其載重量為100 kg |
|
變焦鏡 |
12：1 AccuCentric™自動校準（屏幕上可放大32 x - 280 x） |
|
視頻系統 |
1/2"高分辨率彩色CCD，768 x 494像素陣列 |
|
照明 |
LED輪廓燈同軸TTL表面燈，8區/多環SmartRing™LED（白色） |
|
影像處理 |
10:1次像素分辨率，256灰色級 |
|
電壓 |
115-230 vac，± 5%，50/60 Hz，1 ，700 W |
|
額定環境 |
18-22°C ± 2°C/hr，濕度為30-80%（非凝固），振動<0.002g且低于15 Hz |
|
操作環境 |
15-30°C |
|
測量軟件 |
Measure-X™ |
|
計算機 |
內置式；配置為 3.0 GHz Celeron處理器、1GB RAM、80 GB硬盤、1.44 MB軟驅、CD-ROM光驅、并行、串行和 USB2.0端口、主板自帶10/100網卡 |
|
操作系統 |
Microsoft® Windows™ XP |
|
保修期 |
1年 |
其中L=以毫米為單位的測量長度，適用于額定環境下的熱穩定系統中，并將5kg的負載均布在標準測量平面上，工=臺上方25mm處的平面為標準測量面。取決于負載的分配，在額定負載下的測量精度可能會低于標準精度。
XY軸校準規：在標準測量面上的QVI 25交叉點的十字柵格規。
Z軸校準規：QVI臺階規或標準塊規。
