產品特性：OGP全自動測量系統CNC-500質量,速度,精度三者兼?zhèn)?可以提高測量產量和改善精度.
021-33587030021-33587020021-34631757
電話咨詢

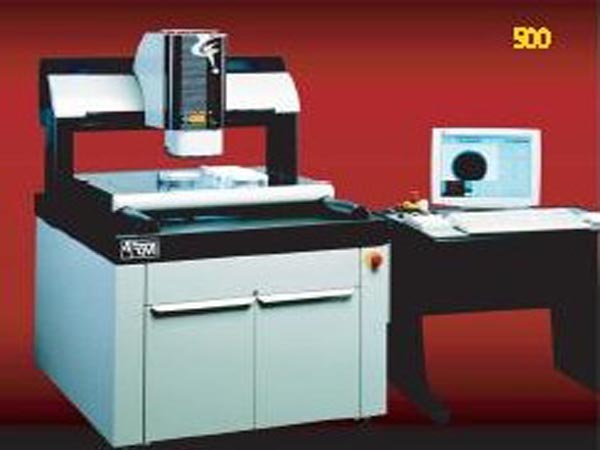

大型經濟型全自動測量系統CNC-500的介紹
1.速度。伺服驅動平臺和"elevating bridge"式安裝X軸及Z軸，以及準確導向的Y軸向運動，其在大范圍的測量空間內可快速到達任一點。
2.精度。一體的大理石平臺和堅固的"elevating bridge"架構，提供了良好的穩定性，保證了高精度測量。
3.第三尺寸。優化的自動聚焦，邊緣探測器，可選的接觸式探針提供了準確，快速的測量。
4.軟件：標準軟件包括32位Measure-XTM測量軟件，擁有多用途尺寸測量功能并具有強大易用的圖形面。
可選的軟件包括：輸入/輸出 CADSmartCAD?, MeasureFitTM輪廓分析軟件，SmartReport?自定義報告軟件。
5.靈活性。加上一系列強大的附件選項，包括燈光，附加物鏡等，令Smartscope CNC 的影像和使用性得到了擴展。
大型經濟型全自動測量系統CNC-500技術參數
|
測量范圍（XYZ） |
500x450x200mm |
|
測量系統尺寸 |
1150x980x1560mm,600kg |
|
計算機尺寸 |
760x450x560mm,23kg |
|
運輸包裝尺寸 |
1700x1380x1840mm |
|
光柵尺分辨率 |
0.5μm |
|
馬達驅動 |
4軸操縱桿（X,Y,Z,變焦）,DC伺服馬達驅動 |
|
工作臺 |
有夾具孔且陽極氧化,平臺玻璃,65公斤承載力 |
|
變焦鏡 |
自動校準的變焦鏡(屏幕上放大32x-280x)* |
|
照明 |
SmartRing LED 光源，平臺下（背光）,光纖環光，同軸表面光（通過透鏡） |
|
視頻系統 |
1/2"高分辨率彩色CCD，768x494像素陣列 |
|
影像處理 |
10：1次像素分辨率，256灰色級 |
|
電力需求 |
100-240vac,±5%,50/60Hz,1Φ,1000W |
|
額定環境 |
18-22℃±2℃/小時，30%-80% 濕度（非凝固），振動<0.005g 低于10 Hz |
|
操作環境 |
15-30℃ |
|
測量軟件 |
Measure-X™ |
|
電腦配置 |
內置式配置：CPU P4o3.0 GHz，1GB 內存，80 GB 硬盤，1.44 MB 軟驅，CD-ROM光驅，單行并口，USB 2.0插口，主板集成10/100網絡接口 |
|
操作系統 |
Microsoft® Windows™ XP(英文版) |
|
保修期 |
1年 |
