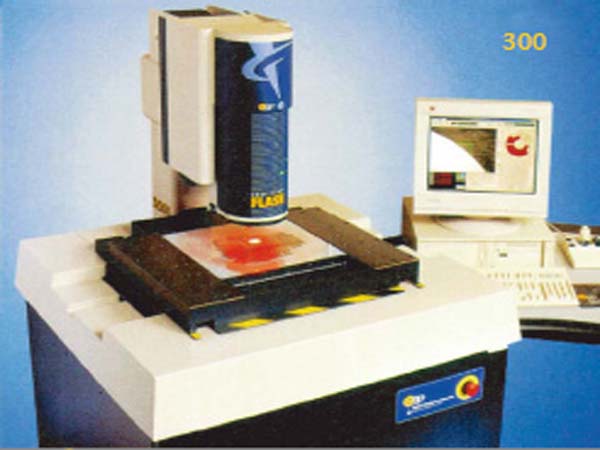

產品特性：影像測量儀FLASH-300完全能滿足對大量程,通用的測量系統的需求.
021-33587030021-33587020021-34631757
電話咨詢
影像測量儀FLASH-300在中型多元傳感測量系統中占有一席之地。
1.光學工藝。12：1 AccuCentricTM同軸變焦鏡在每次放大倍率改變后會自動校準，在整個測量過程中保證高的精度。
2.穩固、準確的平臺。由直流伺服馬達驅動的機械軸承XYZ平臺及三軸操縱桿控制保證了快速流暢的平移和穩健的運行。
3.OGP照明技術使用戶能夠輕易檢測復雜的零部件—即使是菱形 或圓柱型零件。具有LED背光，TTL正光和SmartRingTMLED智慧光都是SmartScope Flash的標準配置。
4.OGP全視野影像處理與Z軸自動聚焦保證了非接觸式測量的高精度。附加的接觸式探針和/或激光頭可提高多元傳感器的效率。
影像測量儀FLASH-300技術參數
|
測量范圍（XYZ） |
300 x 300 x 200mm |
|
測量系統尺寸 |
1320x 1020x 1780 mm,750kg |
|
工作站尺寸 |
1195x 1195x 760 mm,45kg |
|
光柵尺分辨率 |
0.5μm |
|
馬達驅動 |
直流伺服馬達驅動, 4軸操縱桿(X,Y,Z,變焦) |
|
工作臺 |
有夾具孔且陽極氧 ,可移動平板玻璃，30kg承載力 |
|
變焦鏡 |
12:1AccuCentricTM自動校準變焦鏡（屏幕上放大32x-280x）* |
|
視屏系統 |
1/2〃高分辨率彩色CCD,768x494像素陣列 |
|
照明 |
白色LED輪廓燈,白色LED同軸TTL表 |
|
影像處理 |
10:1次像素分辨率,256灰色級 |
|
電力需求 |
115/230vac+5%,50/60Hz,1ф,1380W |
|
額定環境 |
18-23℃, 30-80%相對濕度(非凝固).溫度改變每小時不超過2℃,振動<0.002g , 低于15Hz |
|
操作環境 |
15-30℃ |
|
測量軟件 |
OGP 32位 Measure-X™ |
|
電腦配置 |
Pentium®IV處理器3.0GHZ，1GB隨機存儲器，80GB硬盤，1.44M軟驅，CD-ROM光驅，并行及串行接口，USB 2.0接口,主板自帶10/100 |
|
操作系統 |
Mircrosoft® Windows™XP |
|
保修期 |
1年 |
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
