產品特性：MF系列工具測量顯微鏡具有可擴展性,如與三豐Vision Unit一起使用可提高其性能。MF系列工具測量顯微鏡亮視場觀察、清晰的無閃爍的正像、以及寬闊的視野范圍
021-33587030021-33587020021-34631757
電話咨詢

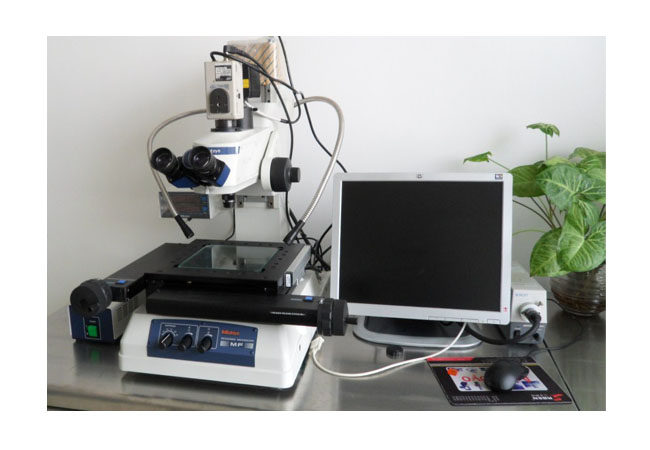

產 品 名：MF系列工具測量顯微鏡
型 號：MF-A505B / 1010B /2010B /2017B/3017B/4020B
MF/MF-U測量顯微鏡
具有可擴展性,如與三豐Vision Unit一起使用可提高其性能,或者可在PC中進行數據管理
型號：MF-A1010B MF-B1010B MF-A2010B MF-B2010B MF-A2017B
MF-B2017B MF-A3017B MF-B3017B MF-A4020B MF-B4020B
MF系列工具測量顯微鏡的特點
1.亮視場觀察、清晰的無閃爍的正像、以及寬闊的視野范圍
2.長工作距離目鏡，倍率可達100×（總倍率：2000×）
3.透射照明&徑光闌和反射照明系統為標準性能配置
4.快速釋放系統，特別適用于長行程測量
5.微調/粗調立術兩側的加緊裝置，進行聚焦和測量
6.內置X軸和Y軸調零開關（Z軸帶有非內置調零開關）
7.可將Vixion Unit升級為視像測量系統
MF系列工具測量顯微鏡的性能參數
|
型號
|
MF-A505B
|
MF-A1010B
|
MF-A2010B
|
MF-A2017B
|
MF-A3017B
|
MF-A4020B
|
|
|
XY測量范圍
|
50*50mm
|
100*100mm
|
200*100mm
|
200*170mm
|
300*170mm
|
400*200mm
|
|
|
數顯計器
|
3軸
|
3軸
|
3軸
|
3軸
|
3軸
|
3軸
|
|
|
分辯率
|
0.001mm/0.0005mm/0.001mm(可轉換)
|
||||||
|
測量精度（20℃時）
|
(2.5+0.02L)um L=無負載測量長度
|
||||||
|
測量裝置
|
內置光柵尺
|
||||||
|
XY移動范圍
|
50*50mm
|
100*100mm
|
200*100mm
|
200*170mm
|
300*170mm
|
400*200mm
|
|
|
工作臺面尺寸
|
280*280mm
|
280*280mm
|
350*280mm
|
410*342mm
|
510*342mm
|
610*342mm
|
|
|
載物玻璃有效尺寸
|
180*180mm
|
180*180mm
|
250*150mm
|
270*240mm
|
370*240mm
|
440*240mm
|
|
|
旋轉功能
|
—
|
—
|
—
|
±5°（左）
|
±5°（左）
|
±3°（左）
|
|
|
工件重量
|
10kg
|
20kg
|
15kg
|
||||
|
工件高度
|
150mm
|
220mm
|
|||||
|
光管
|
可選擇單目n鏡和雙目目鏡（俯角：25°）、十字投影法、帶有TV安裝座、光通比（目鏡/CCD相機：50/50固定）
|
||||||
|
目鏡（選件）
|
10×（視野范圍：24mm）、15×（視野范圍：16）、20×（視野范圍：12）
|
||||||
|
物鏡
|
1×，3×*，5×，10×，20×，50×，100×(帶*標準附件)
|
||||||
|
透射照明
|
科勒照明，12V/50W鹵素?zé)?，帶有可調孔徑光闌（無級亮度調節）
|
||||||
|
反射照明
|
遠心照明，12V/50W鹵素?zé)簦瑤в锌烧{(diào)孔徑光闌（無級亮度調節）
|
||||||
|
數據輸出
|
通過RS-232C端口
|
||||||
|
電源
|
100/110/120/220/230/240V AC，50/60Hz，160W
|
||||||
