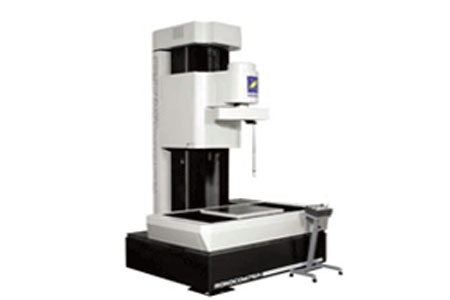

東京精密圓柱度測量機R76A是傳感器回轉型圓度·圓柱度測量機。

東京精密圓柱度測量機R76A特點

特點1：
全CNC大型圓柱度測量機RONDCOM76A,每平動軸都以嚴格的直線度精度加工保證。

特點2：

1. 回轉精度0.04+3H/10000（JIS B7451 ）
2. 直線度精度1.3μm/700mm（使用700mm測桿）
3. 業界X，Y，Z軸，θ采用每軸高精密空氣軸承
4. 主體結構采用天然花崗巖材料，穩定無時效變形。
5. 7軸全CNC控制。
6. XY工作臺、R軸直線度的精度保證、支持平行性，同軸度等測定工作
7. 大驅動速度100mm/sec、減少測量時間
8. 提供多種自動測量工作

東京精密圓柱度測量機R76A的標準
測量方式 CNC自動及手動
測量范圍
大測量直徑Φ500
小測量內徑測針直徑 +2mm以上
左右進給范圍(Ｘ軸） 1000mm
前后進給范圍(Y軸） 200mm
上下進給范圍(Z軸） 1000mm
R軸進給范圍290mm
大轉載直徑Φ980mm
回轉精度
半徑方向 JIS B7451-1997
0.04+3H/10000μm 0.097μm (標準測桿A H=189)
0.130μm(標準測桿B H=314) 0.260μm(長軸測定距 H=736)
軸方向 JIS B7451-1997
0.1+8R/10000μm（Ｒ＝θ軸到測針半徑長）
0.14μm(R=189)、0.18μm(R=314)、0.22μm(R=736)
角度(分辨率) 0.025°
直線度精度
上下方向(Z軸)（0.2+8L/10000）*(1+S/1000)μm L=測定長度/S=取付面
0.28μm(標準測桿a L=50、S=189)
0.37μm（標準測桿b L=100、S=314）
1.32μm（長軸測定距b L=700、S=736）
半徑方向(R軸) 0.5+L/300μm(L=測定長度)
0.83μm(L=100), 1.47μm(L=290)
左右方向(X軸) 0.5μm/100mm, 1.6μm/700mm
前后方向(Y軸) 0.5μm/100mm, 1.6μm/200mm
位置表示分辨率
X軸0.001mm
Y軸0.001mm
Z軸0.001mm
平行度精度
上下方向(Z軸, θ軸) 0.8μm/200mm
半徑方向(R軸) 1.0μm/200mm
R軸直線度精度   3+5(L+S)/1000μm
測定速度回轉方向(θ軸) 2-4/min (10/min)
測定速度
上下方向(Z軸) 6-10mm/s (Max 100 mm/s)
左右方向(X軸) 6-10mm/s (Max 100 mm/s)
前后方向(Y軸) 6-10mm/s (Max 100 mm/s)
半徑方向(R軸) 6-10mm/s (Max 100 mm/s)
定位精度
上下方向(Z軸) ±5μm (5mm/s以下)
左右方向(X軸) ±5μm (5mm/s以下)
前后方向(Y軸) ±5μm (5mm/s以下)
半徑方向(R軸) ±5μm (5mm/s以下)
承載條件
工作臺尺寸/承載重量1200*680mm / 200kg
調心調平范圍被測圓直徑的1/3以下，±1°
檢出器
測定范圍±500μm（測桿a）±1000μm（測桿b）
測定力130mN（測桿a）65mN（測桿b）
測針形狀R0. 25mm
測量點數14400點/回轉
濾波方式數字濾波和相位濾波數字/2RC（高斯）
CUTOFF值
回轉15, 50, 150, 500峰/回轉 15-500峰/任意回轉
直動0.025,0.08,0.25, 0.8, 2.5, 8mm(0.0001mm單位)
表示倍率100-200K(22倍速)、Auto、測定倍率
圓度評價方式MZC(小領域法)，LSC（小平方），MIC（大內切圓），MCCO小外接圓），NC（無修正）
測定項目
回轉圓度，平面度，平行度，同心度，同軸度，圓柱度，經偏差，偏厚度，垂直度，振動直動直線度，斜度，圓柱度，垂直度，平行度
解析處理功能CNC測量功能，自動調垂直功能，自動調功能，刻痕記錄功能(水平、角度、游標)參數的設計對照，實時顯示功能
表示項目測量條件，測量參數，形狀圖形（展開圖，立體圖，遮蔽）
打印輸出條件，注釋，錯誤信息等
電源/功率AC100V-240V, 50/60HZ / 1KVA
空氣壓力供給壓力: 0.5-0.7MPa 使用壓力: 0.4MPa
空氣消費量16Nt/min
尺寸
W 本體測定部2200mm, 管制部800mm
D 本體測定部2050mm, 管制部800mm
H 本體測定部3200mm, 管制部1400mm
重量本體測定部6700kg, 管制部100kg
