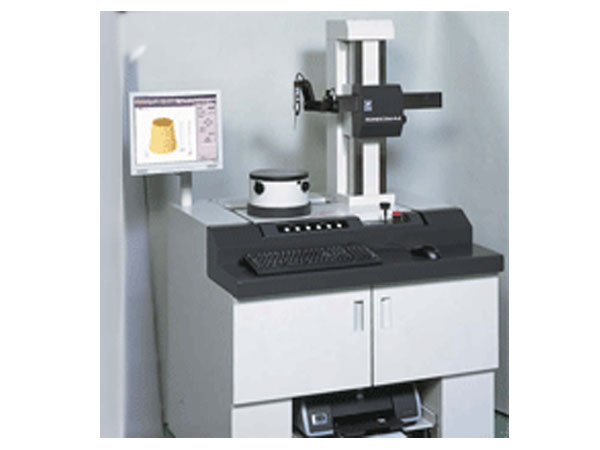

東京精密圓度圓柱度形狀測量機R44SD的特點

1、回轉精度高
采用靜壓空氣軸承,回轉精度高達(0.02+4H/10000)μm

2、可操作性強
偏置型保持架, 便于測量各種工件
傳統的偏置型保持架, 測針針尖通常在R軸的延長線上, 這樣在測量壁厚比較大或內孔比較深的工件時, 存在干涉. 偏置型保持架使測針針尖在R軸延長線下80mm的位置, 很好地解決了這個問題
（1）標準型。新型的保持架, 操作上更為簡單, 從測外徑到測上表面, 操作上只需一步即可完成, 而傳統型需要二步, 且存在傳感器定位問題。
（2）自動型(針對自動機，選配)。自動型保持架, 可用于在需要同時測量工件的外徑, 內徑, 上表面和下表面, 甚至是錐面時, 測針也可自動定位, 實現全自動的測量方式。
 調與傾斜
（1）通過這種柱狀圖調節手動旋鈕操作很為簡單, 而不需進行計算, 普通操作人員既能完成。
（2）自動調方式(針對自動機)，只需給定2個調整截面的位置即可全自動完成整個調整工作。

3、CNC功能
一次測量包括工件調整(R54自動, R44手動), 測量, 分析, 打印均被全部記錄, 使用回放功能在測量相同型號工件時,只需固定好工件, 并設好坐標系即可合自動完成。

4、軟件功能
TIMS軟件有圓度, 平面度, 平行度, 同心度, 同軸度, 圓柱度, 垂直度, 直線度等常規的分析功能.
除上述功能外, 還有許多特殊功能和選配軟件。
（1）刻槽功能。對于有凹槽的工件, 軟件可以以自動方式或手動方式刪除, 提高了測量效率。
（2）傅立量分析及功率譜曲線。在圓度嫦叻治鮒? 分析不同頻率峰值的大小有助于分析零件的噪音和振動, 指導生產。
（3）負荷曲線及振幅分布曲線分析。該曲線有助于分析工件的耐磨性及使用壽命。
（4）區間分析(SLOPE分析,選配)。分析圓度或平面度中指定角度范圍中大和小的差值. 該指定角度可媸?度到360度之間的任意值. 輸出的圖形可以是二維圖形, 二維展開圖形我區間分析(SLOPE)表。
（5）齒輪分析(選配)。用于分析齒輪齒尖的圓度分析。
（6）活塞分析(選配)。活塞的設計值可以通過公式或手動輸入等方法得到, 通過對實測值和設計值的比較, 對活塞進行分析。
（6）輪廓分析軟件(選配)。選配該軟件可以分析輪廓尺寸并實現輪廓尺寸分析。
（7）數據打印形式多樣, 便用分析。打印模板可根據客戶的要求自行設計或調整, 一頁可打印多個結果,便于分析對比。

5、節省空間
DX杓剖股璞傅牡愕孛婊? (相比我公司以前的產品節省了25%)降低了使用成本.
R44手動機可升級成自動機
只需少量費用即可升級成R54自動機, 而實裝尺寸不變.
