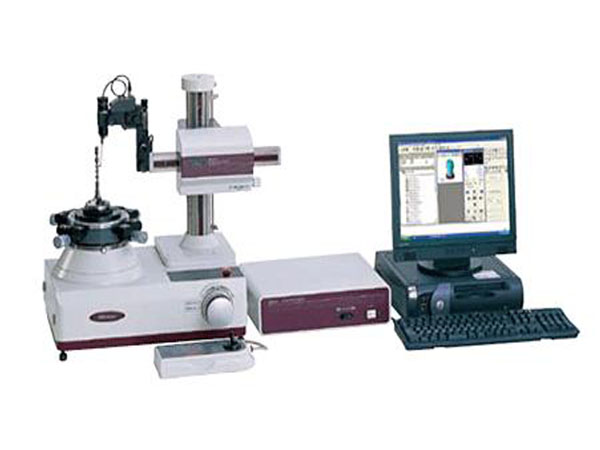

三豐圓柱度儀RA-1500特點
裝有可簡單快速地進行調心、調水平的DAT裝置
自動測量功能和部份圓測量功能
RA-1500配用了電動立柱，可確保精度（直線度）高達0.3µm/150mm
能進行圓柱形狀分析,測量資料可保存在電腦髖毯陀才討宵br /> 可用螺旋掃描方式或斷面測量方式對圓柱進行快速測量
轉臺由高精度空氣軸承懸掛，不會因磨損而影響性能

三豐圓柱度儀RA-1500技術參數
旋轉工作臺
重復精度(徑向) (0.02+6H/10000)um
重復精度(軸向) (0.02+6R/10000)um
H為測量高度,R為測量半徑
轉速 4,6,10rpm
工作臺有效直徑 150mm
大調心幅度 3mm(帶有D.A.T.功能)
大調水平幅度 1°(帶有D.A.T.功能)
大測量直徑 100mm
大工件直徑 400mm*
大工件重量 10Kg

垂直軸(Z軸)
垂直移動 150mm
直線度(窄范圍) 0.15um/50mm
直線度(全范圍) 0.3um/150mm
與轉臺軸平行度 0.3um/150mm
定位速度 利用操縱桿，大15mm/s(也可手動進給)
測量速度 0.5，1，2，5mm/s
大檢測高度 150mm(外徑),150mm(內徑)
大檢測深度 90mm

水平臂(X軸)
水平移動 75mm(包括工作臺旋轉25mm的突出量)
定位速度 利用操縱桿，大8mm/s(也可手動進給)

測針和測頭
測量范圍 400um
測力 7-10mN
標準測頭 12AAB681、硬質合金球、1.6mm
測量方b 雙方向
測頭角度調整 45°(帶刻度)

數據分析系統
分析軟件 Roundpak
用于圓度評估的
參考圓 LSC,MZC,MIC,MCC
濾波類型 2CR-75%,2CR-50%,2CR-75%(相位校正),2CR-50%(相位校正、高斯濾波器、b波器關斷)
截止值 15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,150-1500upr手動設定

供氣
氣壓 390kpa(4kgf/ )
耗氣量 30L/min
電源 100V AC-240V AC,50/60Hz

*如選用測針夾鉗(1211B597),則測量范圍可擴展至70mm至220mm
如需進行離工作臺旋轉小于或等于20mm、離工作臺面小于或等于20mm的徑向測
量，則需使用附件臺選件(356038)
