產品特性：沖擊試樣缺口投影儀用于檢驗被檢測的沖擊試樣缺口加工是否合格。
021-33587030021-33587020021-34631757
電話咨詢

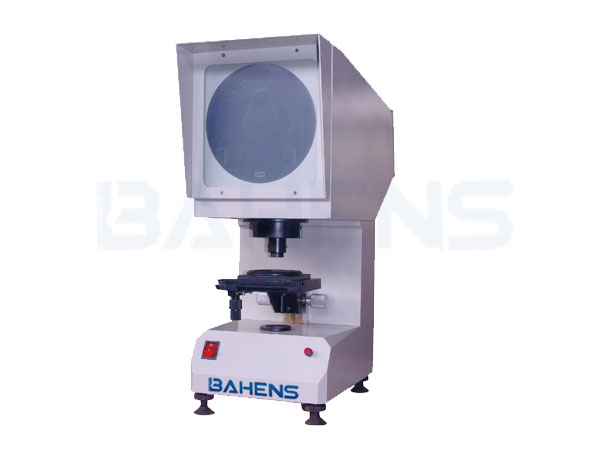

沖擊試樣缺口投影儀CST-50的性能說明
沖擊試樣缺口投影儀CST-50是根據GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，檢驗被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。
沖擊試樣缺口投影儀CST-50的主要技術指標
1、 投影屏直徑 ：180mm
2、工作臺尺寸 ：
方工作臺尺寸：110×125mm
方工作臺直徑：90mm
工作臺玻璃直徑：70mm
3、工作臺行程 ：
縱向：±10mm
橫向：±10mm
升降：±12mm
4、工作臺轉動范圍: 0～360°
5、儀器放大倍率：50X
物鏡放i倍率： 2.5X
投影物鏡放大倍率：20x
6、光源（鹵鎢燈）：12V 100W
7、電源： 220V 50Hz
8、外形尺寸：515×224×603mm
9、重量： 20kg
沖擊試樣缺口投影儀CST-50的設備主要配置
1.投影儀主機一臺
2.底座調整鈕四個
3.電源線一根
4.鹵鎢燈二個
5.平板玻璃一塊
