產品特性：CPJ系列數字元測量投影儀是光、機、電一體化的高校測量儀器.
021-33587030021-33587020021-34631757
電話咨詢

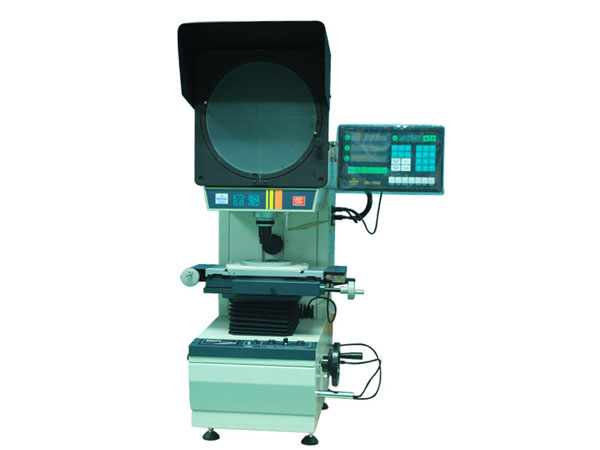

CPJ-3007投影儀產品用途
CPJ系列數字元測量投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器檢測各種形狀復雜募穆擲嘰綰捅礱嫘巫矗繆?、冲压件、凸聨螺纹、齿聨成形佨嚩等、黚r />
CPJ-3007投影儀產品特點
CPJ-3000系列數字式測量投影儀坐標示值誤差可達3+L/75）μm,它能對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業。
CPJ-3007投影儀技術參數
|
儀器型號 |
CPJ-3007 反像型 |
CPJ-3007Z 正像型 |
|||
|
工作臺 |
金屬臺面 寸 |
260*152 |
|||
|
玻璃臺尺寸 |
125*100 |
||||
|
X坐標行程 |
75 |
||||
|
Y坐標行程 |
50 |
||||
|
Z坐標行程 |
90（調焦） |
||||
|
儀器測量精度(μm) |
3+L/75(L為被測長度,單位：mm) |
||||
|
X、Y坐標數顯解析度 |
0.5μm |
||||
|
外形尺寸 |
長*寬*高 770*550*1100 |
||||
|
儀器重量 |
單位 120 |
||||
|
投影屏 |
投影屏尺寸 |
Ф 312，使/范圍 > Ф300刻有米字線） |
|||
|
投影旋轉范圍 |
0~360o |
||||
|
旋轉角度數顯解析度 |
1 ′ 或0.01° |
||||
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場 |
Ф30 |
Ф15 |
Ф6 |
Ф3 |
|
|
物方工作距離 |
77.7 |
44.3 |
38.4 |
25.3 |
|
|
測量大高度 |
80 |
80 |
80 |
80 |
|
|
儀器電源 |
110V/220V(AC) 50/60Hz 總功率400W |
||||
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高)800*550*650(mm) |
||||
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
||||
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?/p> |
||||
|
冷卻方式 |
強制風冷(3軸流風扇) |
||||
|
儀器選配件 |
微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細 |
||||
