產品特性：CPJ-6020V投影儀工件影像可以是全正像也可以為倒像,測量簡易直觀,在透射光照明下,輪廓測量誤差小于0.08%.
021-33587030021-33587020021-34631757
電話咨詢

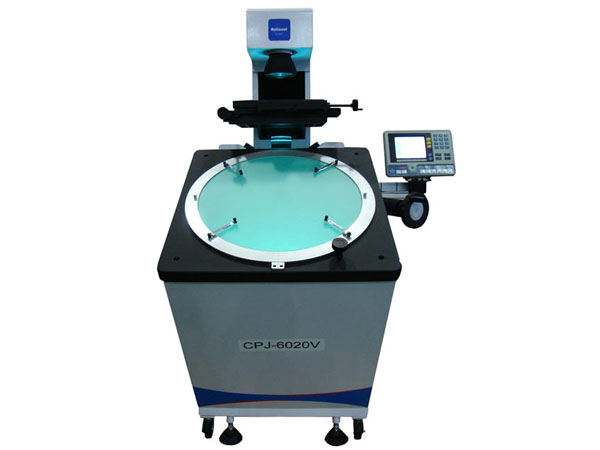

CPJ-6020V投影儀產品用途
CPJ-6020V投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
CPJ-6020V投影儀技術參數
|
儀器型號 |
CPJ-6020V |
||||
|
投影儀屏直徑 |
Ф600mm |
||||
|
工作臺量程（X*Y） |
200mm*100mm |
||||
|
光柵尺分辨率（X,Y） |
0.0005 |
||||
|
示值誤差（X,Y） |
4+L/40（μm),L為測量長度 |
||||
|
放大倍率誤差 |
< ±0.08% |
||||
|
Z向調焦行程 |
50mm |
||||
|
物鏡倍數 |
5X |
10X |
20X |
50X |
100X |
|
照明系統 |
可調式輪廓光源，斜反射表面光源，垂直反射表面光源 |
||||
|
瞄準方式 |
投影屏十字瞄準，尋邊器自動瞄準 |
||||
|
數字測量系統 |
DC-200多功能數據處理器（可提供打印輸出和RS232輸出） |
||||
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
