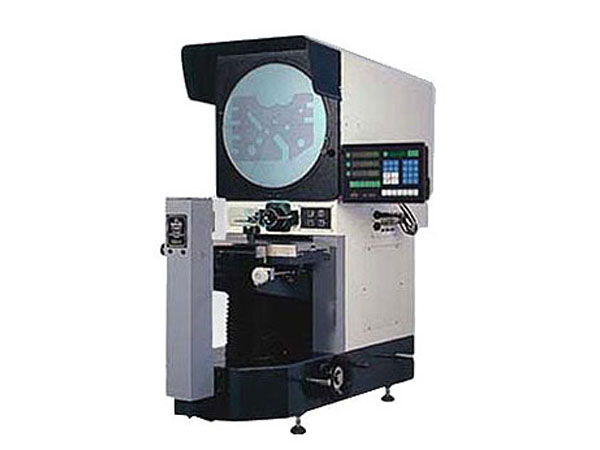

產品特性：CPJ-4025W臥式投影儀可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上,適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量.
021-33587030021-33587020021-34631757
電話咨詢
CPJ-40250W臥式投影儀具有穩定可靠的機械結構和精度高的放大倍率?？蓪⒈粶y量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
CPJ-40250W臥式投影儀技術參數
|
儀器型號 |
CPJ-40250W |
||||
|
工作臺 |
工作臺尺寸 |
450*200 |
|||
|
X坐標行程 |
250 |
||||
|
Y坐標行程 |
150 |
||||
|
Z坐標行程 |
100（調焦） |
||||
|
擺動范圍 |
±15° |
||||
|
坐標適值誤差(μm) |
4+L/25(L為被測長度,單位：mm) |
||||
|
X、Y坐標數顯解析度 |
0.5μm |
||||
|
外形尺寸 |
長*寬*高 1215*646*1210 |
||||
|
儀器重量 |
單位 240 |
||||
|
投影屏 |
投影屏尺寸 |
Ф 400 |
|||
|
投影旋轉范圍 |
0~360° |
||||
|
旋轉角度數顯解析度 |
1 ′或0.01° |
||||
|
物鏡 |
放大倍數 |
5X(選) |
10X(選) |
20X(選) |
50X(選) |
|
物方線視場 |
Ф80 |
Ф40 |
Ф20 |
Ф8 |
|
|
物方工作距離 |
93.7 |
103.9 |
95.1 |
65.7 |
|
|
建議放置臺 |
載重 ≥350kg 尺寸(長*寬*高)1100*550*500(mm) |
||||
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
||||
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?反射照明為21V/150W 鹵素?zé)簦p光纖照明） |
||||
|
儀器電源 |
110V/220V(AC) 50/60Hz 總功率400W |
||||
|
儀器選配件 |
微型打印機(選)、光學尋邊器等(選) QIM軟件(選)等——詳情請見投影儀附件明細 |
||||
