產品特性：CPJ-3020W臥式投影儀可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上,適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量.
021-33587030021-33587020021-34631757
電話咨詢

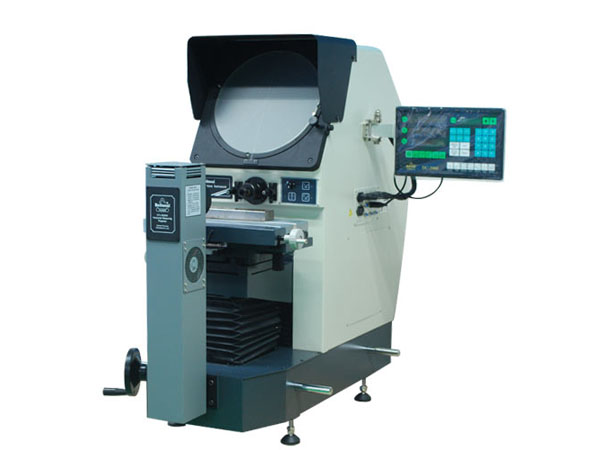

CPJ-3020W臥式投影儀可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
CPJ-3020W臥l投影儀技術參數
|
儀器型號 |
CPJ-3020W |
||||
|
工作臺 |
工作臺尺寸 |
400*150 |
|||
|
X坐標行程 |
150 |
||||
|
Y坐標行 |
100 |
||||
|
Z坐標行程 |
75（調焦） |
||||
|
擺動范圍 |
±15° |
||||
|
坐標適值誤差(μm) |
4+L/25(L為被測長度,單位：mm) |
||||
|
X、Y坐標數顯解析度 |
0.5μm |
||||
|
外形尺寸 |
長*寬*高 1090*585*1010 |
||||
|
儀器重量 |
單位 160 |
||||
|
投影屏 |
投影屏尺寸 |
Ф 300 |
|||
|
投影旋轉范圍 |
0~360° |
||||
|
旋轉角度數顯解析度 |
1 ′或0.01° |
||||
|
物鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場(mm) |
Ф30 |
Ф15 |
Ф6 |
Ф3 |
|
|
物方工作距離 |
77.7 |
44.3 |
38.4 |
25.3 |
|
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高)1100*550*500(mm) |
||||
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
||||
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?反射照明為21V/150W 鹵素?zé)簦p光纖照明） |
||||
|
儀器電源 |
110V/220V(AC) 50/60Hz 總功率400W |
||||
|
儀器選配件 |
微型打印機、光學t邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細 |
||||
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
