產品特性：日本KOSAKA臺階儀ET200用于測量半導體硅片、太陽能硅片、薄膜磁頭及磁盤、MEMS、光電子、精加工表面、生物醫學器件、薄膜/化學涂層以及平板顯示等.
021-33587030021-33587020021-34631757
電話咨詢

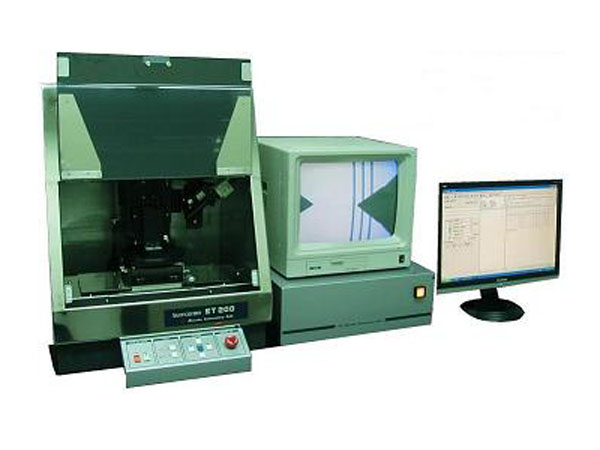

日本KOSAKA臺階儀ET200介紹
日本KOSAKA臺階儀ET200基于Windows XP操作系統為多種不同表面提供形貌分析，包括半導體硅片、太陽能硅片、薄膜磁頭及磁盤、MEMS、光電子、精加工表面、生物醫學器件、薄膜/化學涂層以及平板顯示等。使用金剛石（鉆石）探針接觸測量的方式來實現高精度表面形貌分析應用。ET200 能準確可靠地測量出表面臺階形貌、粗糙度、波紋度、磨損度、薄膜應力等多種表面形貌技術參數。
ET200配備了各種型探針，提供了通過程序控制接觸力和垂直范圍的探頭，彩色CCD原位采集設計，可直接觀察到探針工作時的狀態，更方便準確的定位測試區域。
日本KOSAKA臺階儀ET200產品特點
二次元表面解析，可測量段差
高精度、高分辨率和良好的再現性
FPD面板顯示，可測定微細表面形狀、段差、粗度等
低測定力，可測定軟質材料
日本KOSAKA臺階儀ET200技術參數
|
型號 |
ET200 |
|
|
大樣品尺寸 |
φ160x48mm |
|
|
樣品臺 |
尺寸 |
φ160 |
|
傾斜度 |
±2°（X,Y手動） |
|
|
承重 |
2Kg |
|
|
檢出器 |
觸針力 |
10μN-500μN（1mg-50mg） |
|
范圍 |
600μm（0.1nm分辨率） |
|
|
驅動 |
直動式（差動變壓器） |
|
|
觸針 |
R2μm 頂角60° |
|
|
X軸 |
大測長 |
100mm |
|
直線度 |
0.02μm/100mm |
|
|
速度 |
0.005-20mm/s |
|
|
重復性 |
±5μm（定位） |
|
|
Y軸 |
大測長 |
25mm/手動 |
|
Z軸 |
大測長 |
50mm |
|
放大倍數 |
垂直 |
50-2000000 |
|
水平 |
1-10000 |
|
|
監控系統 |
攝像裝置 |
1/3 inch CCD |
|
監視裝置 |
視頻捕捉板 |
|
|
移動方法 |
手動 |
|
|
輔助功能 |
教學、機動傾斜、傾斜度分析、檢出器自動停止功能等 |
|
|
應用 |
成像、臺階、粗糙度、波紋度和傾斜度 |
|
|
重復性 |
1σ1nm |
|
|
電源 |
AC90-240V 50/60Hz 300VA |
|
|
外觀尺寸 |
W500xD440xH630mm 120Kg（不含防震臺） |
|
日本KOSOKA臺階儀ET200主要應用—膜厚測量
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
