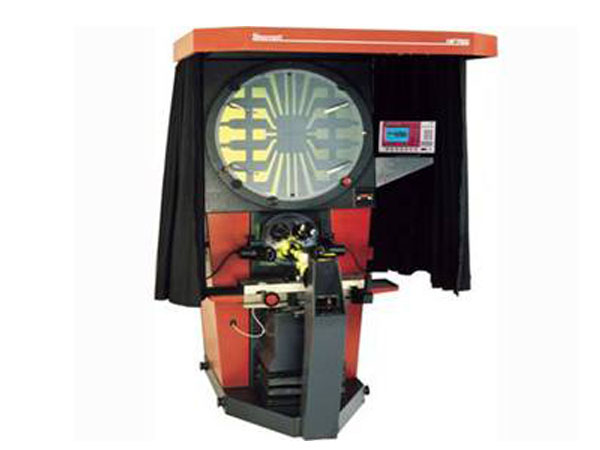

HF750-SR221臥式投影儀附帶工件夾持片的762mm直徑屏幕。精細工作臺臺面為630 x 230mm，工作臺行程300 x 200 mm, 各軸均配有微調及快速移動裝置。配置全部幾何測量功能的6” LCD顯示控制器：X及Y軸均數字顯示，公/英制轉換，分辨率0.0001mm/0.000004”,預制/r制功能，并行及串行通訊接口，可儲存200條數據，大容量的程序用內存，工作臺偏轉補償及用戶可選擇的語言菜單。三鏡頭轉塔座系統（鏡頭不含在內）。風扇冷卻，雙黃/綠色濾光鏡，光纖表面照明，帶頂蓬及遮光簾布，帶精細校對玻璃板。

HF750-SR221臥式投影儀技術參數
(1)堅固的全金屬結構
(2)屏幕直徑762mm
(3)工作臺臺面為630×230mm, 行程300×200mm, 聚焦距離75mm, 大工件承載能力為150公斤，大工件被測范圍為340mm。X及Y軸均為馬達驅動。
(4)可旋轉工作臺移動范圍在±15°范圍以內，5’的分辯率
(5)可選馬達控制或CNC控制工作臺
(6)頂蓬及遮光布均包含在標準配置里
(7)三鏡頭旋轉塔座
(8)輪廓照明配置：冷卻風扇,可選則的強/弱照明，黃/綠濾光鏡頭
(9)表面照明配置：雙臂光纖照明
(10)測量系統配置：0.0001mm分辨率的德國Heidenhain光柵尺
(11)控制系統配置：Quadra-chek QC221. 供應商：美國Metronics公司。其控制器為各國測量設備生8商所采用?？膳鋫渥詣訉み吰?， 可用于自動采點。＊有中文操作界面可選。
(12)鏡頭供應商：SILL OPTICALS，德國
(13)鏡頭放大倍率誤差：輪廓放大倍率：0.05%, 表面放大倍率：0.08%
(14)測量精度：2.5+L/100um
(15)鏡頭的可選范圍：×10,×20,×25,×31.25,×50,×100
(16)電源配置：110/120/230/240/250VAC  50/60Hz  5A
