1.4 真空系統

真空系統能夠保障SEM 電子系統的正常工作，并防止樣品受污染等。它包括真空泵和真空柱兩部分：真空泵用來在真空柱內產生真空； 而成像系統和電子束系統均內置在真空柱中，真空柱底端、為密封室，用于放置樣品。



2. SEM 的工作原理

SEM 的工作原理是由電子槍發射出來直徑為50μm（微米）的電子束，在加速電壓的作用下經過磁透鏡系統會聚，形成直徑為5nm（納米）的電子束，聚焦在樣品表面上，在二聚光鏡和物鏡之間偏轉線圈的作用下，電子束在樣品上做光柵狀掃描，同時同步探測入射電子和研究對象相互作用后從樣品表面散射出來的電子和光子，獲得相應材料的表面形貌和成分分析。從材料表面散射出來的二次電子的能量一般低于50 eV，其大多數的能量約在2 ～ 3 eV。因?yàn)槎坞娮拥哪芰枯^低，只有樣品表面產生的二次電子才能跑出表面，逃逸深度只有幾個納米，這些信號電子經探測器收集并轉換為光子，再通過電信號放大器加以放大處理，終成像在顯示系統上。SEM 工作原理的特殊之處在于把來自二次電子的圖像信號作為時像信號，將一點一點的畫面“動態”地形成三維的圖像。



3. 樣品制備

試樣制備技術在電子顯微術中占有重要的地位，它直接關系到電子顯微圖像的觀察效果和對圖像的正確解釋。如果制備不出適合電鏡特定觀察條件的試樣，即使儀器性能再好也不會得到好的觀察效果。

SEM 樣品制備的基本流程為前處理、干燥、裝臺和表面的導電處理。

SEM 樣品制備的基本要求：

（1）

（2） 對擬研究?jī)?nèi)表面結構，可采用冷凍斷裂技術獲取一個新的觀察面。

（3） 盡可能在樣品沒變形的情況下除去水份，即對樣品進行“無損干燥”。

（4） 樣品表面應有良好的導電性能和二次電子發射率。

（5） 進行細胞化學研究時，要求標記物有一定的形態，以便于識別。

當然，不同的樣品其制備方法也不完全相同。然而，化學碳材料一般為粉末狀樣品，因此我們這介紹一下關于此材料的樣品制備技術。

對粉體樣品進行觀測時，通常是將粉體撒于導電膠帶上，通過洗耳球吹去粘接不牢的粉體，然后通過導電處理進行觀測。當同一樣品臺置有多個樣品時，需注意洗耳球的吹掃方向，以避免樣品相互污染。此外，不可用工具/手?jǐn)D壓樣品，以免影響觀測樣品的形貌。值得一提的是，粉體樣品進行觀測時，不管樣品是否導電，通常均對其進行導電處理。因?yàn)榉垠w分散于導電膠帶時，顆粒間接觸可能存在空隙，接觸不好。如需觀測單個粉體顆粒的形貌，可將粉體分散于酒精等溶劑中，將溶液滴在銅片上，待溶劑揮/完全后才可進行導電處理、觀測。



4. SEM 在碳材料中的應用

SEM在碳材料中應用范圍很廣,包括斷裂失效分析、產品缺陷原因分析、鍍層結構和厚度分析、涂料層次與厚度分析、材料表面磨損和腐蝕分析、耐火材料的結構與蝕損分析等。其中，SEM 在碳材料的微區化學成分分析很重要，關系到碳材料合成的成與敗。

在樣品的處理過程中，有時需要提供包括形貌、成分、晶體結構或位向在內的豐富資料，以便能夠更、客觀地進行判斷分析。為此，相繼出現了掃描電子顯微鏡—電子探針多種分析功能的組合型儀器。掃描電子顯微鏡如配有X射線能譜和X射線波譜成分分析等電子探針附件，可分析樣品微區的化學成分等信息材料。內部的夾雜物等，由于它們的體積細小，因此，無法采用常規的化學方法進行定位鑒定，SEM卻可以提供重要的線索和數據。



5. 碳納米管在SEM 中的表征

SEM以較高的分辨率（3.5nm）和很大的景深清晰地顯示粗糙樣品的表面形貌，并以多種方式給出微區成份等信息，用來觀察斷口表面微觀形態，分析研究斷裂的原因和機理，以及其它方面的應用。圖1是粉末冶金研究院課題組在碳纖維上生長處的碳納米管（或納米碳纖維）的掃描電子顯微鏡照片。

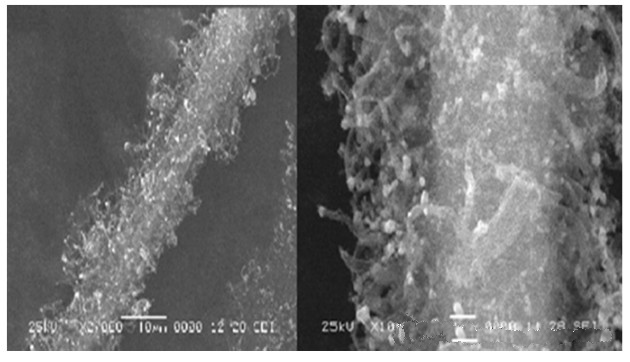

圖1 碳纖維生長碳納米管的SEM圖像



從圖中我們可以明顯的看到碳纖維被一層密密麻麻的碳納米管包覆轍，而且碳納米管的取向是雜亂無章的。圖中的白色小點是沒有被出去的催化劑顆粒，我們還可以看到，催化劑顆粒是處&生長出來的碳納米管的頂端，這也為碳納米管的頂端生長提供了證據。



6. 總結

SEM在碳材料的應用中，已經大的促進了人們認識微觀的碳結構，解釋與之相關的現象，從而更加合理的利用碳材料?？傊?，現代分析測試技&的發展和應用，已經或?qū)⒁蟠蟠龠M(jìn)碳材料學科的發展，必然帶來碳材料學科研究量的和質的進步。隨著SEM的發展以及其他測試的手段的發展，定將更有力的推動該學科的發展。
