一般技術規格

外型尺寸

（寬 x 高 x 厚） 277mm x 150mm　x　51mm（儀器上部），71mm （顯示屏部分）

重量

3.67公斤，包括鋰離子電池

鍵區

英文、國際符號、日語、中文

語言

英語、西班牙語、法語、德語、日語、中文

探頭接口

BNC接口或者LEMO®1

數據存儲

機載多達10000個帶波形的ID編碼，標準2GB CompactFlash®閃存卡（可插拔）

電池類型

單個鋰離子電池，可充電，標準型

電池壽命

8小時（常規UT模式）；7小時（相控陣模式）

電源要求

AC主電源： 100VAC~120VAC、200VAC~240VAC，50Hz~60Hz

顯示器類型

全色VGA（640 x 480像素）透反彩色LCD，60Hz更新速率

顯示屏尺寸：（寬x高，對角線）

132.5mm x 99.4mm，165.1mm

擔保

１年有限擔保

輸入/輸出

USB接口

1個USB客戶端口，2個USB主機端口

RS-232

有

視頻輸出

VGA輸出標準

模擬輸出

4個模擬輸出，可選1V/10V全標度、大4mA

報警輸出

6個報警輸出，5V TTL，10mA

觸發器I/O

觸發器輸入5V TTL；觸發器輸出，5 V TTL、10mA

編碼器輸出

雙軸編碼器線（正交），僅適用于常規UT

環境評級

IP評級

設計符合IP66要求

爆炸性氣氛

可在美軍標準MIL-STD-810F程序1和美國國家防火協會規范NFPA 70E，500節1級２分段D組規定的爆炸性氣氛中使用（待定）。

抗沖擊測試

IEC 60068-2-27，60g，6µs H.S.，多軸，共18軸（待定）

抗振動測試

通過了IEC 60068-2-6的正弦振動測試，50Hz~150Hz，0.03in. DA或者2g，20個掃查周期 （待定）

工作溫度

-10° C ~ 50° C

電池存儲溫度

0°C ~ 50° C

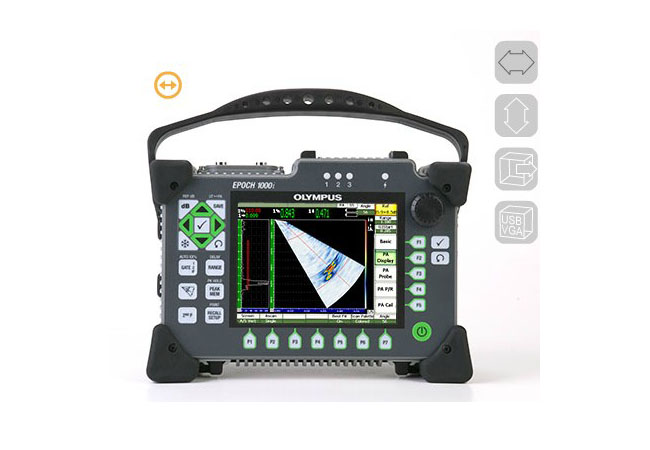

EPOCH 1000 i相控陣技術規格

聚焦法則

60個

物理探頭

16個晶片

虛擬探頭

16個晶片

視頻濾波

關閉、低、高

顯示模式

A掃描、A掃描/S掃描、S掃描

圖像更新速率

60Hz更新速率，針對全部A掃描；20Hz更新速率，針對全部圖像

脈沖發生器

EPOCH 1000、EPOCH 1000 iR、EPOCH 1000 i
（常規UT模式）

EPOCH 1000 i
（PA模式）

脈沖發生器類型

可調方波

PRF

5Hz~6000Hz，增量為5Hz

自動大1360Hz

能量設置

50V~475V，增量為25V

40V或80V

脈沖寬度

25ns~5000ns（0.1MHz）可調，利用PerfectSquare™技術

40ns~1000ns可調，利用PerfectSquare™技術

阻尼

50、100、200、400?

不適用

脈沖發生器延遲

不2用

0 µs ~ 10 µs，2.5 ns分辨率

接收器

EPOCH 1000、EPOCH 1000 iR、EPOCH 1000 i
（常規UT模式）

EPOCH 1000 i
（PA模式）

增益

0~110dB

0~80dB

大輸入信號

20Vp-p

h個通道250mVp-p

接收器輸入阻抗

400? ± 5%

50? ± 10%

接收器帶寬

0.2MHz~26.5MHz，-3dB

0.5MHz~12.5MHz，-3dB

接收器延遲

不適用

0 ~ 10µs，2.5ns分辨率

數字濾波器設置

標準濾波器設置（EN12668-1 測試&服從）： 7個濾波器

濾波器設置（未經EN12668-1測試）： 30個濾波器

自動，由探頭進行

檢波

全波、正半波、負半波、射頻

0 ~ 80% FSH，帶有可視警告

波幅測量

0%~110%滿屏高，分辨率為0.25%

校準

EPOCH 1000、EPOCH 1000 iR、EPOCH 1000 i
（常規UT模式）

EPOCH 1000 i
（PA模式）

自動校準

聲速，零度偏移
垂直聲束（底面回波或回波到回波）
角度聲束（聲程或者深度）

聲速、零度偏移、靈敏度
聲程或者深度

檢測模式

脈沖回波、雙晶或穿透

脈沖回波

單位

毫米、英寸、微秒

范圍

1.86mm~25400mm

高達762mm，30個法則

聲速

635m/s ~ 15240m/s

零<偏移

0µs ~ 750µs

不適用

顯示延遲

-59mm~25400mm

0~大范圍

折射角度

0° ~ 85°，增量為0.1°

60個角度聚焦法則，增量為0.5°

閘門

EPOCH 1000、EPOCH 1000 iR、EPOCH 1000 i
（常規UT模式）

EPOCH 1000 i
（PA模式）

測量閘門

2個完全獨立的閘門，用于波幅 和傳播時間測量

界面閘門

可選，帶有閘門1和閘門２跟蹤

不適用

閘門起點

在全部顯示范圍內可變

閘門寬度

在從閘門起點到終點的顯示范圍內可變

閘門高度

在2%~95%滿屏高范圍內可變

報警

正閾值和負閾值
小深度
可選IF閘門上的信號缺失（LOS）

正閾值和負閾值（針對可選聚焦法則）
小深度（針對可選聚焦法則）

參考光標

2個參考光標，用于Ａ掃描

2個參考光標，用于Ａ掃描；４個參考光標，用于圖像

測量

EPOCH 1000、EPOCH 1000 iR、EPOCH 1000 i
（常規UT模式）

EPOCH 1000 i
（PA模式）

顯示測量

6個位置（手動或自動選擇）

閘門 1

厚度、聲程、投射、深度、波幅、傳播時間、小/大深度、小/大波幅

閘門 2

與閘門1相同

IF閘門（可選）

厚度

回波到回波

標準。 在閘門2-1、閘門2-IF、閘門1-IF之間選擇

不適用

其他測量

DGS/AVG的上 值（dB）、DGS/AVG的FBH（相當于反射體大小）、AWS D1.1/D1.5評級（D）、值

DAC/TVG

標準

DAC點

多達50個點，110dBx態范圍

多達50個點，每個角度40dB動態范圍

特殊DAC模式

20%~80% DAC、自定義DAC（多達6條曲線）

不適用

TVG表

多達50個點，110dB動態范圍，在所有PRF設置下都與閘門IF兼容

多達50個點，每個角度40dB動態范圍

曲面校正

標準。 角度聲束測量的內徑或外徑校正
