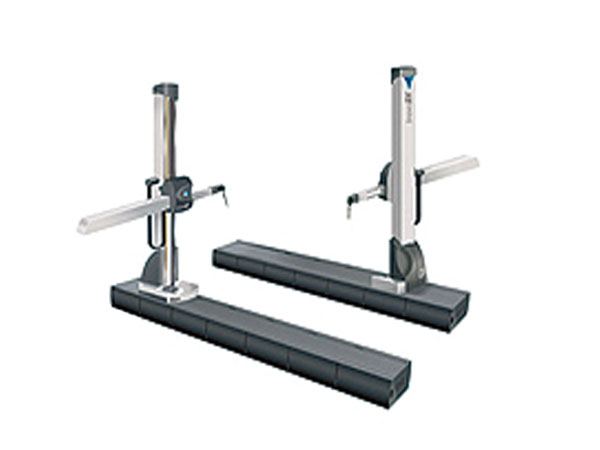

水平臂三坐標測量機BRAVO HD采用了循環滾珠軸承和高精度導軌,開放式結構能夠采用平齊地面的安裝，長方向上的可行走外罩保證測量人員能夠更好的接近測量區域，并簡化了工件的上下料操作和編程以及自動尺寸檢測。
通過配備各種非接觸和接觸式探測系統以及測頭更換裝置，豐富了BRAVO的性能。連續伺服關節和分度式測座能夠支持超長加長桿和探測方向的自動定位，從而優化了大多數復雜鈑金件的尺寸檢測。

水平臂三坐標測量機BRAVO HD的行程范圍、外型尺寸

環境要求：
標準環境溫度：16 - 24 ºC
環境溫度變化：1 ºC/h - 3 ºC/24h；0.5ºC/m

水平臂三坐標測量機BRAVO HD技術特點
1.開放型的結構，長軸具有可行走外罩，保證更好的接近測量空間，簡化了工件的上下料、編程和自動尺寸檢測等任務
2.堅固的鋼結構，在寬操作條件下的尺寸穩定性好
3.采用精細滾珠軸承傳動，不需要壓縮空氣
4.Z軸采用80 x 100 mm截面，可提供防碰撞保護
5.可提供平齊地面的安裝

水平臂三坐標測量機BRAVO HD應用
1.完成鈑金件、車架、底盤、分總成、面板、車門、汽車玻璃以及儀表板的尺寸檢測
2.鑄件、飛機結構件和軌道交通件的尺寸檢測
3.為模具制造提供計量服務
4.復雜形狀工A的逆向工程任務

操作環境
1.計量實驗室，QC檢測間，樣件實驗室
2.計量性能的溫度范圍：16-24 °C or 16-26 °C

探測系統
1.標準配置：TESASTAR-m
2.選項配置：CW43L-mw (two axes）
