產品特性：海克斯康龍門式三坐標測量機Apollo為大尺寸的零件測量需要而設計,該系列產品共有兩種類型可選，Apollo Status 和Apollo Image,每種類型都提供了精度和效率.
021-33587030021-33587020021-34631757
電話咨詢

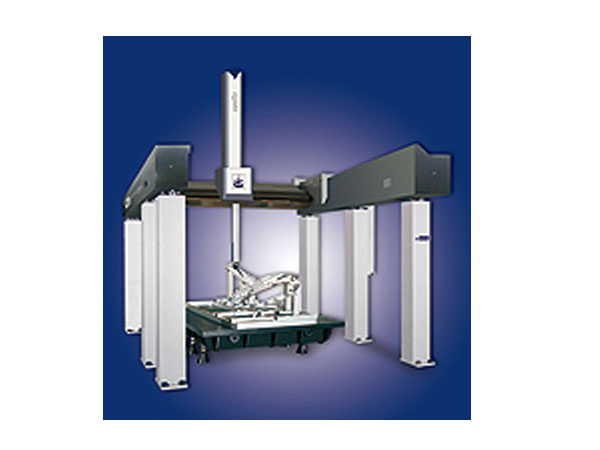

龍門式三坐標測量機Apollo的概述
Apollo系列龍門式測量機為大尺寸的零件測量需要而設計，該系列產品共有兩種類型可選，Apollo Status 和Apollo Image，每種類型都提供了精度和效率，客戶可根據其需要選擇適當?shù)男吞?hào)。Apollo 行程范圍從2000 mm × 3300 mm ×1000 mm 到2500 mm× 5000 mm ×1800 mm。盡管Apollo 擁有很大的測量空間范圍，空間測量精度卻可高達4 + 4 L/1000 [μm]。
龍門式三坐標測量機Apollo的技術參數
Apollo 行程段А⑼廡統嘰紇/font>
|
型號
|
行程范圍
|
外型尺寸
|
|
20.33.10
|
2000×3300×1000
|
3640×4200×3640
|
|
20.33.15
|
2000×3300×1500
|
3640×4200×4640
|
|
20.50.15
|
2000×5000×1500
|
3640×5900×4640
|
|
25.33.15
|
2500×3300×1500
|
4140×4200×4640
|
|
25.50.15
|
2500×5000×1500
|
4140×5900×4640
|
|
25.33.18
|
2500×3300×1800
|
4140×4200×4945
|
|
25.33.18
|
2500×5000×1800
|
4140×5900×4945
|
光柵系統：Heidenhain(鍍金)線性光柵尺
探測系統
測座：TESASTAR-m M8, TESASTAR-m
測頭：TESASTAR-p
系統分辨率
Status:1μm Image:0.1μm
氣源
小進氣壓力：0.5MPA(5 bar)
耗氣量：250NI/min
龍門式三坐標測量機Apollo的技術特點
1.橫梁采用Hexagon 計量產業集團獲得的斜屋技術。
2.精細長導軌，采用穩定性的花崗石材料，為整機精度提供了良好的基礎
3.機器各軸均采用高分辨率、抗干擾、防磨損的Heidenhain 鍍金光柵
4.X 與Z 向傳動，采用鋼絲增強型同步帶，將柔性嚙合與剛性軸向傳動結合，保準確到位
5.Z 軸采用可調式氣動平衡，可在緊急情況下自動制動，保測量機的
6.通過配備線性溫度補償和雙光際跆嶸低車男閱?Apollo Image)
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
