產品特性：全自動影像測量?jī)xCNC 300帶有一個高質量的AccuCentric12:1的變焦鏡,并在其整個變焦范圍內均具有良好的光學性能.
021-33587030021-33587020021-34631757
電話咨詢

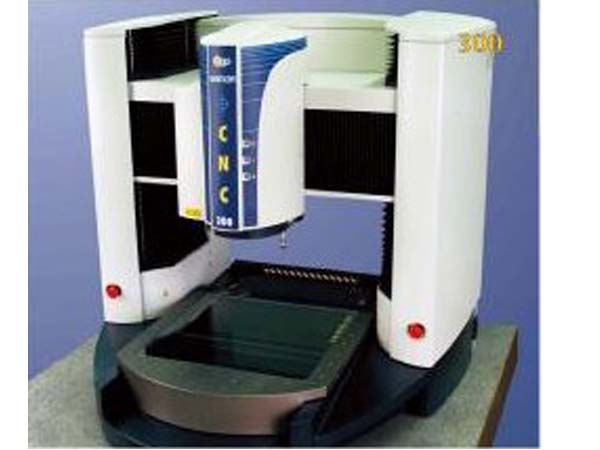

全自動影像測量?jī)xCNC-300的介紹
1."elevating bridge"式設計為測量行程提供簡潔的系統。整個系統的體積為0.6立方米。
2.內置精度。機械保證的軸向直線度和垂直度，其具有的機械設計使其得以滿足嚴格的體積規范的要求。
3.CNC 300帶有一個高質量的AccuCentric12:1的變焦鏡，并在其整個變焦范圍內均具有良好的光學性能。
4.CNC輪廓照明，其特征為由LED陣列組成的輪廓 燈，沿X軸移動時對光學系統進行追蹤。
5.CNC還可以配置包括接觸式探針、 TTL激光、可收縮式 FeatherProbeTM、激光指示器以及旋轉臺在內的多種選項。
6.CNC標準配備易操作的Measure-X測量軟件。同時，還可選用MeasureMind 3D多元傳感測量軟件來實現完整的3D功能。
全自動影像測量?jī)xCNC-300技術參數
|
測量范圍（XYZ） |
300 x 300 x 250 mm |
|
測量系統的尺寸（DWH近似值） |
80 x 85 x 80 cm，160 kg |
|
運輸包裝尺寸（DWH近似值） |
150 x 112 x 115 cm，192 kg |
|
光柵尺分辨率 |
0.5μm |
|
馬達驅動 |
帶有操縱桿控制的DC伺服馬達（X，Y，Z，變焦） |
|
工作臺 |
帶有夾具孔和可拆卸式平臺玻璃，并經過陽極氧化處理，其載重量為30kg |
|
機械設計 |
"elevating bridge"式設計可以在增加X(jué)YZ軸方向行程的同時使得機械尺寸更為緊湊。 |
|
變焦鏡 |
12:1 AccuCentric®自動校準變焦鏡，校準位置可高達25個 |
|
視頻系統 |
高分辨率彩色CCD，768 x 494像素陣> |
|
照明 |
數字光圈所匹配的輪廓燈、LED同軸TTL表面燈、8區/8環SmartRing™LED（白光） |
|
影像處理 |
10:1次像素分辨率，256灰色級 |
|
電力需求 |
100/120/220/240 vac，± 5%，50/60 Hz，1Φ，500 W |
|
額定環境 |
溫度為18-22°C ± 2° C/hr，濕度為30-80%（非凝固），振動<0.002g 且小于15 Hz |
|
操作環境 |
15-30° C |
|
測量軟件 |
OGP Measure-X® |
|
計算機 |
內置式配置：CPU P4o3.0 GHz，1GB 內存，80 GB 硬盤，1.44 MB 軟驅，CD-ROM光驅，單行并口，USB 2.0插口，主板集成10/100網絡接口 |
|
操作系統 |
Microsoft®Windows™XP |
|
軟件 |
MeasureFit® Plus，SmartCAD®，SmartReport® Plus，MeasureMenu™，Scan-X® |
|
保修期 |
1年 |
適用于額定環境下的熱穩定系統中，變焦鏡位于高倍，并將5kg的負載均布在標準測量面上，標準的測量平面位高出工作臺25毫米的平面。取決于負 的分配，在大額定負載下的測量精度可能會低于標準精度。XY軸校準規：在標準測量面上的QVI 25交叉點的十字柵格規。Z軸校準規：QVI臺階規或標準塊規。
