產品特性：日本三豐手動氣浮型Crysta-Plus M400/500/700系列三坐標測量儀的設計旨在達到高精度、低成本、易操作的目的.
021-33587030021-33587020021-34631757
電話咨詢

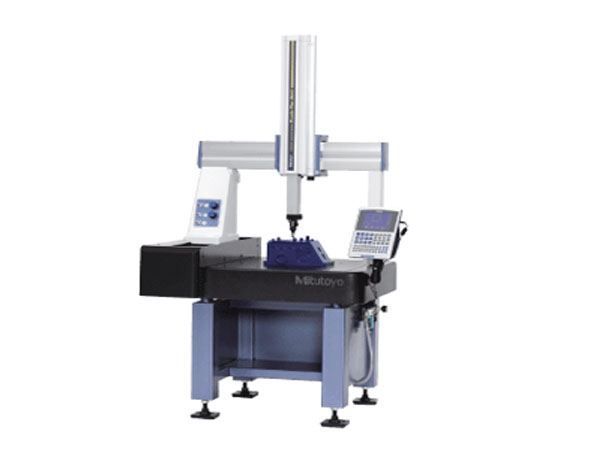

三豐手動氣浮型三坐標測量儀Crysta-Plus M400/500/700的特點
三坐標手動氣浮型CMM的設計旨在達到精度高、控制成本、易操作的目的。Crysta-Plus M具有寬泛的應用范圍，既可以測量簡單的尺寸又可以測量復 的輪廓。
1.三坐標高精度的空氣軸承和輕型移動部件，機器操作的穩定性。
2.三坐標在整個測量的過程中保持精細進給狀態。
3.三坐標每個軸都裝有單觸空氣夾鉗。
三豐手動氣浮型三坐標測量儀Crysta-Plus M400/500/700性能參數
|
三坐標型號 |
Cryta-PlusM443 |
Cryta-PlusM544 |
Cryta-PlusM574 |
Cryta-PlusM776 |
Cryta-PlusM7106 |
|
|
測量范圍 |
X軸 |
400mm |
500mm |
500mm |
700mm |
400mm |
|
Y軸 |
400mm |
400mm |
700mm |
700mm |
400mm |
|
|
Z軸 |
300mm |
400mm |
400mm |
600mm |
300mm |
|
|
分辨率 |
0.5µm |
0.5µm |
0.5µm |
0.5µm |
0.5µm |
|
|
精度 |
E |
(3.0+4.0L/1000)µm |
(3.5+4.5L/1000)µm |
(3.5+4.5L/1000)µm |
(4.5+4.5L/1000)µm |
(4.5+4.5L/1000)µm |
|
R |
4.0µm |
4.0µm |
4.0µm |
5.0µm |
5.0µm |
|
|
工作臺 |
材料 |
花崗巖 |
花崗巖 |
花崗巖 |
花崗巖 |
花崗巖 |
|
尺寸 |
624×805mm |
668×860mm |
638×1160mm |
880×1420mm |
880×1720mm |
|
|
抽頭 |
M8×1.25mm |
M8×1.25mm |
M8×1.25mm |
M8×1.25mm |
M8×1.25mm |
|
|
工件 |
大 |
480mm |
510mm |
510mm |
800mm |
800mm |
|
大 |
180kg |
180kg |
180kg |
500kg |
1000kg |
|
|
重量 |
360kg |
495kg |
615kg |
1390kg |
1630kg |
|
此機器配有溫度補償系統。
符合ISO10360-2標準。
使用測頭系統：TP20
L為測量長度
三豐手動氣浮型三坐標測量儀Crysta-Plus M400/500/700技術參數
長度標準：高精p線性編碼器
導引系統：空氣軸承
軸 夾 鉗：單觸空氣夾鉗
精細進給：全范圍
氣 壓：0.4MPa(0.35Mpa:M443)
空氣消耗量：50L/min
可確保精度的溫度環境*
溫度范圍：16°C-26°C（15°C-30°C）
溫度變化 每小時：2.0K
每24小時：5.5K
溫度剃度 垂直：1.0K/m
水平：1.0K/m
