萬能試驗機測量材料的拉伸力學性能實驗

提供來源:上海百賀日期：2017年06月08日

一、實驗?zāi)康?/p>

1、了解試驗設備――萬能材料試驗機的構造和工作原理，掌握其操作規程及使用注意事項。

2、測定低碳鋼的屈服限sσ 、強度限bσ 、伸長率δ 和斷面收縮率ψ;

3、測定鑄鐵的強度限bσ ;

4、觀察拉伸過程中的各種現象(彈性階段、屈服階段、強化階段、局部變形階段、斷裂特征等)，并繪制拉伸圖(σ -ε 曲線);

5、比較塑性材料和脆性材料力學性質特點。

二、試驗設備

電子萬能試驗機

三、式件

試件一般制成圓形或矩形截面，圓形截面形狀如圖所示，試件中段用于測量拉伸變形，此段的長度ol 稱為“標距”。兩端較粗部分是頭部，為裝入試驗機夾頭內部分，試件頭部形狀視試驗機夾頭要求而定，可制成圓柱形、階梯形、螺紋形。

試件的尺寸和形狀對桿件的強度和變形影響很大，也就影響按其均值表示的材料強度和塑性指標。為了能正確地比較材料的機械性質，國家對試件尺寸作了標準化規定。據此，對圓截面試樣標距t:L=10d和L=5d；對矩形截面試樣標距為:L=11.3√A和

四、實驗原理

將劃好刻度線的標準試件，安裝在萬能試驗機的上下夾頭內。開啟試驗機，由于機械作用便帶動活動平臺上升。因下夾頭和蝸桿相連，一般固定不動。上夾頭在活動平臺里，當活動平臺上升時，試件便受到拉力作用，產生拉伸變形。力和變形的大小以及 P-?L 曲線可以通過試驗機的配套電腦軟件直接顯示出來。

低碳鋼是典型的塑性材料，試樣依次經過彈性、屈服、強化和頸縮四個階段，其中前三個階段是均勻變形的。

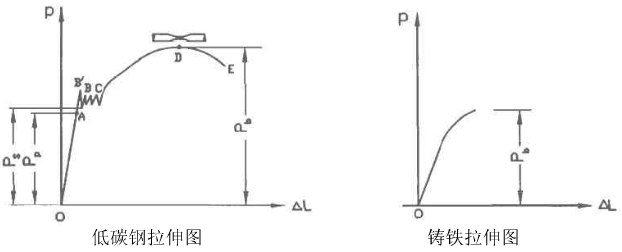

用試驗機的自動繪圖器繪出低碳鋼和鑄鐵的拉伸圖(下圖)。于低碳鋼試件，在比例限內，力與變形成線性關系，拉伸圖上OA是一段斜直線(實際上試件開始受力時，頭部在夾頭內有一點點滑動，故拉伸圖初一段是曲線)此階段稱為彈性階段。拉伸圖上BC 呈鋸齒形，表示載荷基本不變，變形增加很快，材料失去抵抗變形能力，這一現象稱為屈服，此階段則稱為屈服階段。試件經過屈服階段后，若要使其繼續伸長，由于材料在塑性變形過程不斷發生強化，因而試樣中的抗力不斷增長(拉伸圖上CD曲線)。此階段稱為強化階段。試樣伸長到一定程度后，荷載讀數反而逐漸降低(拉伸圖上DE 曲線)，此時可以看到試樣某一段內的橫截面面積顯著地收縮，這一現象稱為“縮頸”現象。在試樣繼續伸長的過程中，由于“縮頸”部分的橫截面面積急劇縮小，因此，荷載讀數反而降低，一直到試樣被拉斷。此階段稱為局部變形階段。

鑄鐵試件在變形小時，就達到較大載荷而突然發生斷裂，這時沒有屈服和頸縮現象，是典型的脆性材料。

五、低碳鋼拉伸窩椴街琰/p>

1、試件準備

沿著低碳鋼試件做好標距長度記號，并在標距的范圍內用游標卡尺在標距記號線附近及中間各取一截面，

2、安裝試件

先將試件安裝在下夾頭上，調節上夾頭使之移動到問飾恢茫侔咽約隙思性諫霞型分屑

3、開始試驗

開啟試驗機及配套軟件，啟動加載按鈕使試件緩慢勻速加載，隨時觀察軟件界面顯示拉伸過程中的各個階段的變形特征。直至試件斷裂。(各個階段所要得到的數據，電腦會自動保存，實驗后可以調用)。

4、試驗結束

實驗完畢，儀器設備恢復原狀，清理現場，檢查實驗記錄是否齊全，并請指導教師檢查實驗記錄。

六、鑄鐵拉伸試驗步驟

實驗步驟與低碳鋼基p相同，但拉伸圖沒有明顯的四個階段，只有破壞荷載bP ，而且數值較小，變形也不大。因此加載時速度一定要慢，試件斷裂前沒有任何預兆，斷裂是突然發生的，是典型的脆性材料觀察斷口形狀，其斷口形狀與低碳鋼有何不同，請教師檢查試驗記錄。

七、實驗結果處理

1、根據測得的屈服荷載 Fs 和較大荷載 Fb ，計算屈服限σs 和強度限σb 。對于低碳鋼

鑄鐵脆性材料，沒有屈服階段只有較大荷載Fb ，因此，對于沒有屈服階段的塑性材料，通常將對應于塑性應變時的應力定w規定非比例伸長應力或屈服強度，并以σp2.0表示。σp2.0數值的確定方法可以參照

2、根據拉伸前后試件的標距長度和橫截面面積，計算出試件的伸長率δ 和截面收縮率? 。即

式中:l₀和 l₁分別為試件斷裂前、后的標距， Ao 和A1 分別為試件斷裂前、后的截面面積。其中l(wèi)o可用下列方法測量:

① 直測法:如拉斷處到鄰近標距端點的距離大于3/ol時，可直接測量兩端點間的長度。

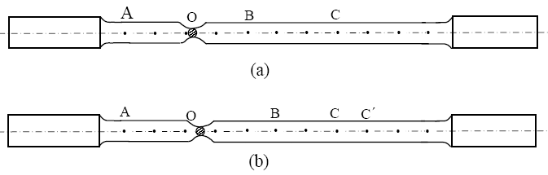

② 移位法:如拉斷處到鄰近標距端點的距離小于3/ol時，則可按下法確定1l:在長段上從拉斷&O取基本等于短段格數，得B 點，接著取等于長段所余格數(偶數，如圖 a)之半，得C 點，或者取余格數(奇數，如圖 b)減 1 與加 1 之半，分別得C 與C′兩點，移位后的l ₁分別為l₁=AO+OB+2BC或l₁=AO+OB+BC+BC'。
