骨力學性質及研究方法

提供來源:上海百賀日期：2017年06月13日

密質骨的力學性質

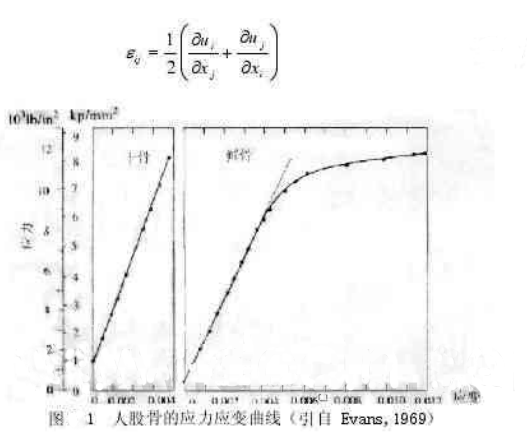

密質骨較硬，其應力-應變關系與常用的工程材料很相似，因此，常用工程方法可用于骨的應力分析。圖 1 是人體股骨受單向拉伸時的應力-應變關系?？梢?，干燥骨較脆，當應變?yōu)?4% 時即破壞，而鮮骨較大應變可到 1.2%。由于應變范圍很小，可以用 Cauchy 應變描述。

x1,x2,x3為直角坐標，u1,u2,u3 為位移在 x1,x2,x3 上的分量，ε ij 為應變分量。從圖 1 可知，在一定應變范圍內，骨的彈性響應遵循胡克定律。因此，在比例限下，骨單向受載時，其應力σ -應變ε 的關系為

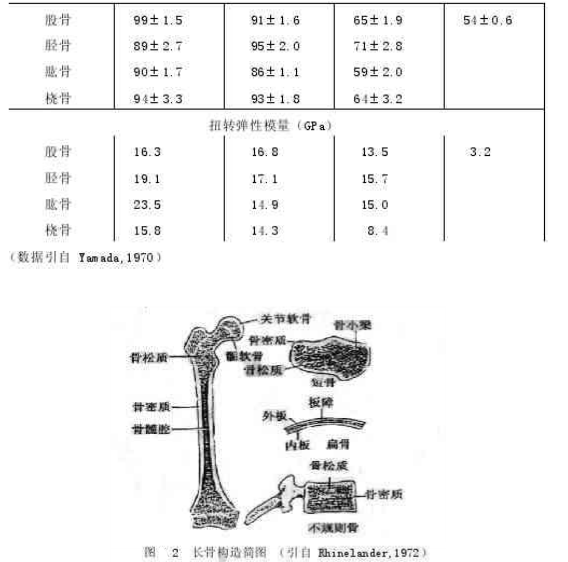

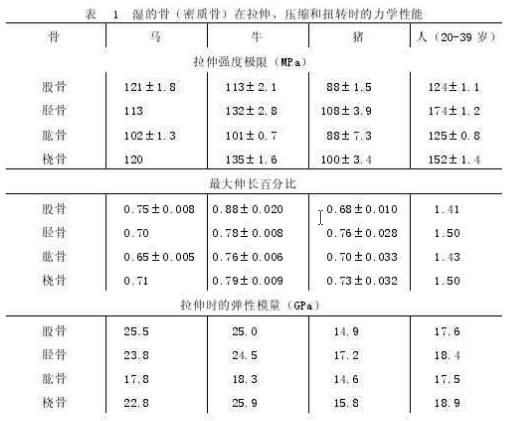

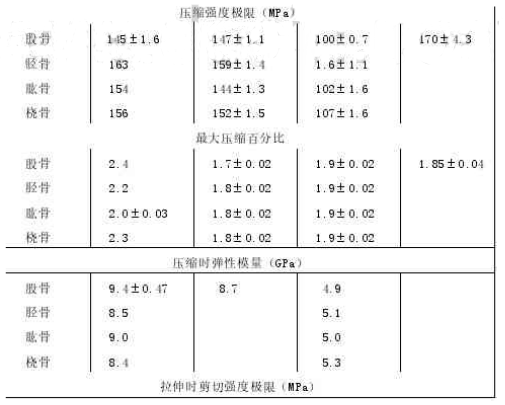

式中E為楊氏模量。表1 給出了一些動物和人的濕的密質骨的力學性能。從表中可以看出:所有骨在壓縮時的強度限和限應變都比拉伸時大;拉伸時的彈性模量比壓縮時大。產生=些差異的原因在于骨結構的非均勻性。以成人股骨(密質骨)為例，其彎曲強度限為160MPa16kg /mm2 ，拉伸時的剪切模量為54.1±0.6MPa 。因而在拉伸時的彈性模量為 3.2GPa 326kg mm2。骨的強度隨著動物的年齡、雌雄、骨的位置、載荷的方向、應變率、實驗的取樣(干與濕)=不同而變化，其中應變率的影響特別重要。應變率大，強度限也越大。山田(Yamada)(1970)、Evans(1973)、Reilly Burstein(1974)等收集、發表了大量資料。

1 長骨的解剖結構

圖 2是長骨的結構簡圖。它呈桿狀，兩頭稍大，稱干骺端，中間呈柱狀稱骨干。未成年的動物，每一干骺端都被骨骺所覆蓋，并由軟骨生成板(growthplate,又稱骺板)聯結在一起。骨骺的頂部有一層關節軟s作為關節的滑動表面。關節軟骨間的干摩擦系數很低(小到 0.0026，是固體材料中較低的)，因此軟骨表層使關節獲得很高的效率。骨骺板是軟骨骨化的地方，停止生長時，由松質骨構成的骨骺便與干骺端融合在一起。干骺端與骨骺的外殼是一層很薄的皮質骨，它與骨干的密質骨部分連在一起。

骨干是一個中空的管子，其壁是致密的皮質骨，在骨干處較厚到兩端就逐漸變薄。在中間空腔(骨髓腔)內有骨髓。

成熟的長骨的整個表面(關節部分除外)有一層荒它是骨膜的主要成分。如果骨骼受到損傷，骨膜內層細胞將轉變成骨細胞

當用顯微鏡觀察時，骨可以看成是一個復合體。 Ham(1969)提出的密質骨的基本結構。基本單元為 Haversian 系統或骨單元。骨單元的中心是一根動脈或靜脈，這些血管由稱為 Volkmann 管連接其外層有一層層地按同心圓柱方向排列的膠原纖維。

骨骼中大約重量的三分之二或者體積的一半以上是無機物，其主要成分是羥磷灰石3Ca3(PO4)2·Ca(OH)2 ，是小的結晶體，長約 200A ，橫截面面積為2500 (Bourne,1972)。其次為膠原纖維。羥磷灰石晶體是沿著膠原纖維長度方向排列的。膠原纖維的排列因骨的不同而有差異。通常以整齊的薄片層狀出現，任何卟闃械南宋潛舜似叫的，與鄰近層呈近似于直角的交錯排列。在松質骨中，纖維的排列是紛亂的。

2 骨是一種復合材料

骨是由膠原纖維和羥磷灰石組成的復合材料，具有優異的力學性能。羥磷灰石沿軸向的楊氏模量為 165GPa，與常用的金屬材料相當(鋼 200GPa，6061 合金鋁 70GPa)。膠原纖維的彈性行為并不嚴格地遵從胡克定律，其切向模量約為 1.24GPa。骨的楊氏模量(人的股骨，拉伸時為 18GPa)介于羥磷灰石和膠原纖維之間，但其材料的涎閱鼙榷叨家謾因為它既能避免硬材料的脆性破壞，又能避免軟材料的過早屈服。

復合材料的力學性能(楊氏模量、剪切模量、粘彈性，特別是在破壞時的限應力和應 變等)不僅與復合材料本身的組分及組分含量有關，也與其構造有關。例如:復合材料的幾何形狀，纖維和基質的聯結、纖維聯接點處的構造等。人們對骨的強度與骨的質量密度的關 系曾做過實驗研究。Amtmann 光照片分析人體股骨中鈣的分布，測定其質量密度，并與其強度分布作比較。發現強度與密度的相對關系數僅為 0.40-0.42?？磥?，想要充分了解骨的強度，尋求影響其力學性能的結構因素。

松質骨的力學性質

骨骼系統中，松質骨(小梁骨)以三維的骨板與骨柱呈網格狀存在，外方與皮質骨內面相連。小梁骨數量因部位而不同，在長骨骨干處數量少但充滿于干骺端內，短骨與不整形骨亦充滿以小梁骨。小梁骨和皮質骨相似，承受負載傳導，其小梁方向是以較少物質承受較大強度，小梁骨雖和皮質骨相似，但有明顯區別，骨板中有許多小孔，相鄰骨板小孔相互連接而形成界限不清的圓柱。在不同部位的小梁骨板的形狀，有所不同:一種是直接相通而骨板間隙相等位于肱骨近端的小梁骨;二種是位于脊椎的從皮質骨到骨板間呈輕度彎曲的骨板;三種是見于股骨間隙較小而均勻的混合骨板，以及位于肱骨的粗而間隙更寬的骨板，形成彈性系統。

1 松質骨的力學研究

松質骨是一種多孔材料，結構具有非均勻性和各向異性。這給其形態學及力學性質的研究帶來很大困難。一方面，通過實驗得到的松質骨試件的剛度和強度的數據相當分散;另一方面，傳統的骨力學理論主要集中于骨在宏觀尺寸下力學性能的研究，將松質骨近似看做連續介質。僅用表觀密度作為參數，雖能得出對松質骨力學性能的合理預測，但這種方法不能解釋松質骨的各向異性性質，也不能考慮微結構的影響。

為了了解骨組織的生理功能，分析骨組織在力學環境下的自適應現象，掌握松質 骨的力學性能是必要的。因此，以細觀力學的方法研究松質骨微結構的影響成為目前的熱點。特征胞元(RVE)方法常被用來描述松質骨組織的結構 。這種方法以材料的特征胞元為研究對象，并在胞元層次上人為地假設簡單的力或位移邊界條件，得出Ы峁鞘導矢斬鵲納界或下界。均勻化理論(homogenization theory)吸收了特征胞元法的思想，以漸進分析方法推導出微結構與宏觀力學量之間的關系，不必對胞元預先假設邊界條件，從而避免了人為加入的邊界條件對所求問題的影響，可得到獨立于載荷和位移邊界條件的理論解。

在松質骨中，結構的各向異性即不同方向上骨小梁的排列數量將影響松質骨的宏觀力學性質。描述松質骨各向異性性質的方法首先由Whitehouse提出，隨后 Harrigan 和Mann 引入了立體估量法(stereology)，并且定義了平均截斷長度(mean intercept length,縮寫MIL) 張量?，F(xiàn)在平均截斷長度的概念已被用來預測松質骨的力學性質，這其中既有 Cowin提出的高度理論化的方法，又有純粹實驗意義上的方法。

另外，骨小梁的力學性質也是影響松質骨力學早提出骨小梁與密質骨力學性質相同的假設，Carter Hayes間接地支持這一觀點，他們認為密質骨的彈性模量可以由松質骨彈性模量與表觀密度的關系外插得到。但近的研究并不支持這一假設。從理論上分析骨小梁的方法主要有兩種:其一是由已知的松質骨力學性質的實驗數據和松質骨的微結構模型反算出微觀骨小梁的彈性模量，這種方法可以避免實驗中由于加工微試件帶來的表面缺陷對力學性質的影響;其二是從更加微觀的層次研究骨小梁，為其建立微結構模型，這種模型的優點是可考慮骨小梁的非均勻性和各向異性的性質。張寧等建立了考慮松質骨結構各向異性的理想模型，并通過所建立的模型預測骨小梁的彈性模量。

2 松質骨微結構的形態學研究

確定松質骨微結構的特性一直被認為是一個困難的問題，而且直到近才被人們逐漸認識。由于骨小梁排列的復雜性，使骨-骨髓界面的空間分布十分復雜。開始，人們借用材料學中的立體估量法(stereology)測量界面與體積之間的比例關系。立體估量法的思路是:通過測量試件的一組二維切片，然后用數學方法推導出試件結構的三維參數。表面體積比的測量終歸結于交點密度的測量，交點密度的測量方法是先在截面上畫一組平行等距的測量線，然后測出測量線與骨小梁輪廓線的交點總數，沿任意方向測出的平均截斷長度都應相等。但實際的骨小梁排列是各向異性的，所以平均截斷長度是測量傾角θ的函數。Whitehouse指出，下列方程可以很好地滿足亓拷峁?、?p>

其中 12是常數，Harrigan[9]將這一結果推廣到三維情形，并引入二階張量，滿足方程

其中n 是沿測量線方向的單位向量。這樣，松質骨結構的各向異性性質就被平均截斷長度張量數值表出了。Harrigan 測量了人體五種骨組織的平均截斷長度張量，并求出各自的特征向量和特征值。

因為張量M是正定的，Cowin定義了骨的結構張量H=M，結構張量12(fabric tensor)保持正定和對稱的性質，其主軸方向與骨小梁的主方向重合，并且它刻卣髦滌牘小梁在主方向的分部數值成比例。把松質骨看作正交各向異性材料，假設骨組織的各向異性完全由骨小梁結構的各向異性引起(即認為骨小梁是各向同性的)。這樣，彈性張量Cijkl 只是固體體積比Vf和結構張量H的函數

能證明，當H的特征值大時，對應方向上的彈性模量隨之大。Cowin利用本構關 系的普通原理得到上式的一般關系。但式中的待定系數相當多，難以用實驗確定。為了進一步簡化方程，Cowin 基于松質骨3力學性質與微結構的幾何尺寸無關的假設，將結構張量單位化，令
