一般地，市面上多數(shù)光電直讀光譜儀配置的樣品激發(fā)臺(tái)基本都是標(biāo)準(zhǔn)激發(fā)孔徑（Ø12mm），要求樣品分析表面直徑要大于14mm以上，當(dāng)樣品分析表面直徑小于12mm就無(wú)法直接測(cè)定，需要采用特殊樣品夾具或者特殊鑲嵌手段等才可以進(jìn)行測(cè)試。為了解決此類(lèi)小樣品的分析難題，島津公司光電直讀光譜儀PDA提供一系列不同規(guī)格的小樣品分析夾具，利用特殊小樣品的分析條件制作工作曲線，可以快速、效能高地分析不同規(guī)格的小樣品。
島津公司PDA直讀光譜儀具有激發(fā)放電量可調(diào)、激發(fā)放電頻率可調(diào)的優(yōu)勢(shì)特點(diǎn)，可以通過(guò)改變硬件和軟件的設(shè)置條件，來(lái)實(shí)現(xiàn)對(duì)特殊小樣品的測(cè)試，能夠得到快速準(zhǔn)確的分析結(jié)果，解決了小樣品定量分析的難題。
下圖是PDA-7000外觀圖。

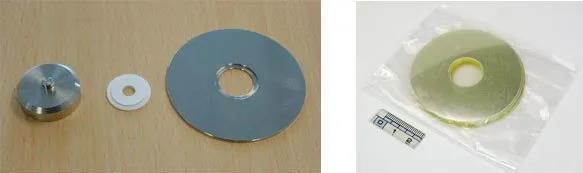

下圖是PDA直讀光譜儀小樣品分析組件構(gòu)成：有Φ2mm~Φ8mm7個(gè)規(guī)格可選。
一、小樣品分析組分析方法的建立
采用不同梯度的標(biāo)準(zhǔn)樣品，選擇合適的分析條件，制作相應(yīng)激發(fā)孔徑（如Φ2mm孔徑）分析組工作曲線，應(yīng)對(duì)分析相應(yīng)大小的小樣品。

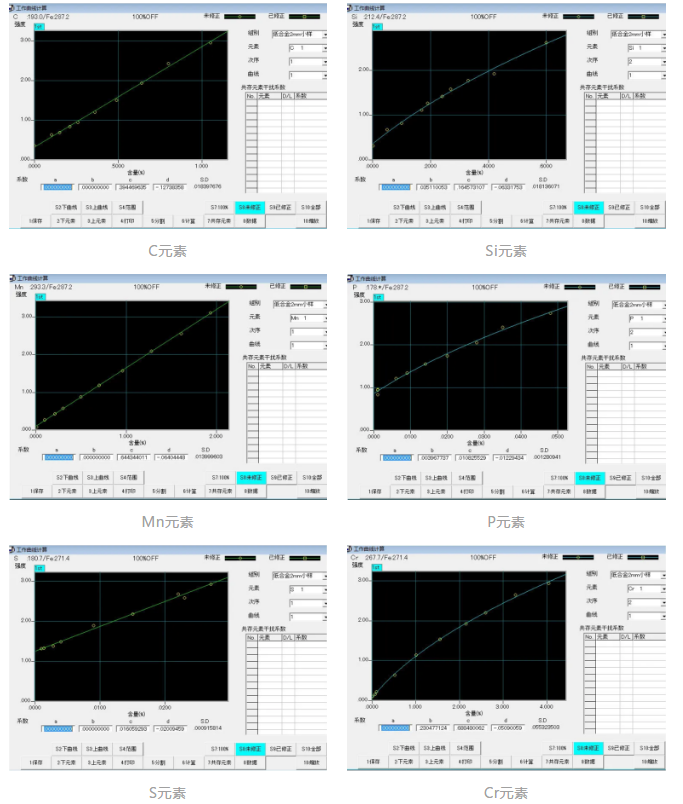

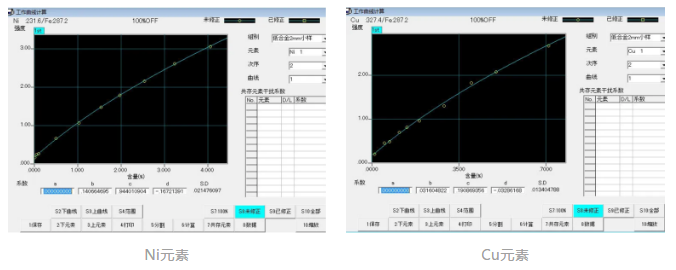

以下是部分元素工作曲線圖展示：
二、不同規(guī)格小樣品試樣
（小圓環(huán)和小薄板）分析結(jié)果（單位：%）

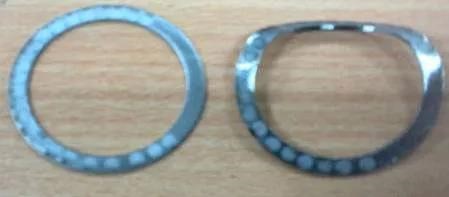

1、規(guī)格W5mm*D1mm小圓環(huán)彈簧鋼（寬5mm）樣品測(cè)試結(jié)果（Ø2mm分析組）如下：

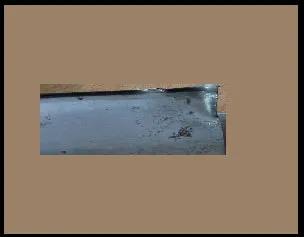

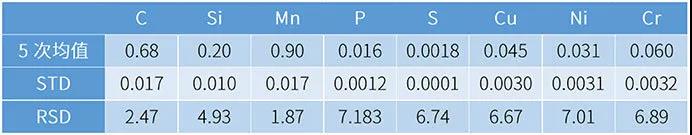

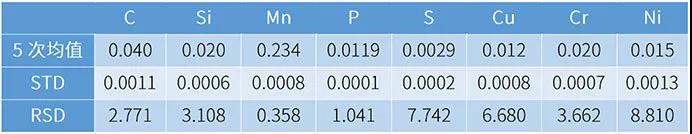

2、規(guī)格為L(zhǎng)6mm*W5mm*D2mm低碳鋼薄板小樣品測(cè)試結(jié)果（Ø2mm分析組）如下：
利用小樣品夾具建立Ф2mm分析組工作曲線，分別測(cè)定彈簧鋼小圓環(huán)樣品和薄板樣品，測(cè)試結(jié)果都能夠達(dá)到預(yù)期結(jié)果，可以滿足生產(chǎn)分析需求。
三、分析方法短期準(zhǔn)確度展示
采用均勻性較好的塊狀低合金鋼標(biāo)準(zhǔn)樣品，在激發(fā)孔徑Ф2mm情況下，連續(xù)激發(fā)樣品10次，得到分析結(jié)果如下表。從分析數(shù)據(jù)可以看出，該試驗(yàn)方法的短期準(zhǔn)確度能夠達(dá)到直讀光譜儀正常樣品精度要求的精度以內(nèi)。

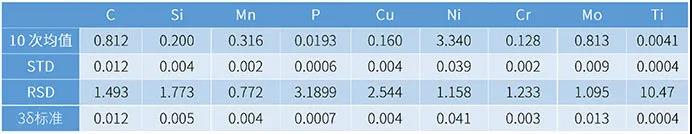

Ф2mm分析組 標(biāo)準(zhǔn)樣品ST09-16短期精度如下表（孔徑2mm，10次）（單位：%）
四、結(jié)論
該方法具有樣品制備簡(jiǎn)單、分析操作簡(jiǎn)便，分析結(jié)果準(zhǔn)確度良好等優(yōu)勢(shì)，是一種較理想的特殊小樣品分析方法。島津公司直讀光譜儀的提供的Φ2mm-Φ8mm不同規(guī)格小樣品夾具組件套，可以應(yīng)對(duì)測(cè)試不同大小的小樣品材料，解決了長(zhǎng)期困擾客戶對(duì)特殊小樣品檢測(cè)結(jié)果難以分析的難題！
上面示例是針對(duì)Fe基體低合金鋼特殊小樣品的測(cè)試實(shí)例，島津PDA直讀光譜儀還可以拓展到其他Al基體、Cu基體等特殊小樣品的檢測(cè)分析的應(yīng)對(duì)。
免責(zé)聲明：此文章來(lái)源于公眾號(hào)島津中國(guó)，旨在分享若涉及版權(quán)問(wèn)題請(qǐng)電話聯(lián)系刪除，謝謝
