XPS成像技術在半導體器件中的應用

針對半導體器件局部失效分析，可以借助XPS成像技術及微區分析進行表征，島津XPS配備技術的DLD二維陣列延遲線檢測器，可以同時記錄光電子的信號強度及其發射位置，亦可以在數秒的時間里獲取完整的XPS譜圖及高能量分辨的化學狀態圖像。一起來看看XPS成像技術在半導體器件中的應用實例

實例一：引腳跡斑分析

引腳是指從集成電路（芯片）內部電路引出與外圍電路的接線，構成了芯片的接口。隨著電子技術的發展，電路板上的器件引腳間距越來越小，器件排列更加密集，電場梯度更大，因此電路板對引腳的腐蝕也變得越來越敏感。如下為一故障銅引腳器件，在AXIS SUPRA儀器腔體顯微鏡下可看到有一處跡斑（直徑~150μm），通過成像技術結合微區分析技術（見圖1），可知在該區域額外出現了Cl元素，對比周圍區域測試結果，推測該元素的存在是造成腐蝕的主要原因，此外O元素峰強也有所增加，說明該區域氧化現象更為顯著。

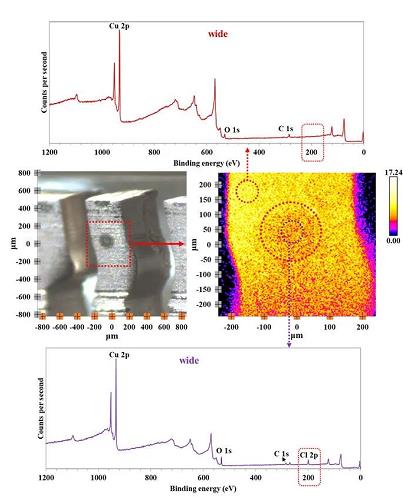

                                                  圖1 平行成像及選區測試結果

實例二：“金手指”缺陷區域分析

“金手指”是指電腦硬件如內存條上與內存插槽、顯卡與顯卡插槽之間等進行電信號傳輸?shù)慕橘|(zhì)，金手指涂敷工藝不良或由于使用時間過長導致其表面產成了氧化層，均會導致接觸不良，甚至造成器件報廢。如下采用XPS分析結合平行成像技術對“金手指”區域及缺陷處進行測試，不同視場成像結果見下圖2，亮度越高的區域表示Au元素含量越多。

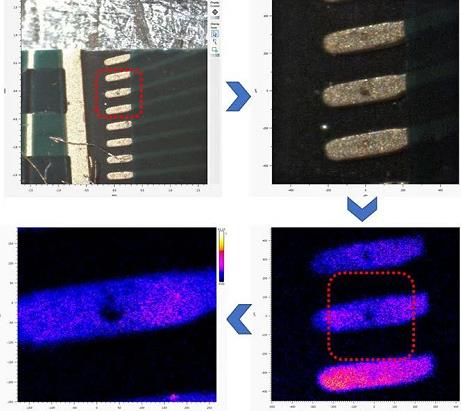

                                                     圖2 不同視場下的“金手指”樣品成像結果
對缺陷部位及顯著存在Au元素部位分別進行小束斑選區分析，測試位置見下圖3，由測試得到的全譜結果可知，兩個區域均存在一定量的F元素；在圖像中較亮區域測得結果中，Au元素為主要存在元素，表面C、O元素較少，而缺陷部位測試結果中則只具有少量的Au 4f信號，而C、O、N元素峰較為顯著，推測該缺陷部位存在一定的有機物污染。

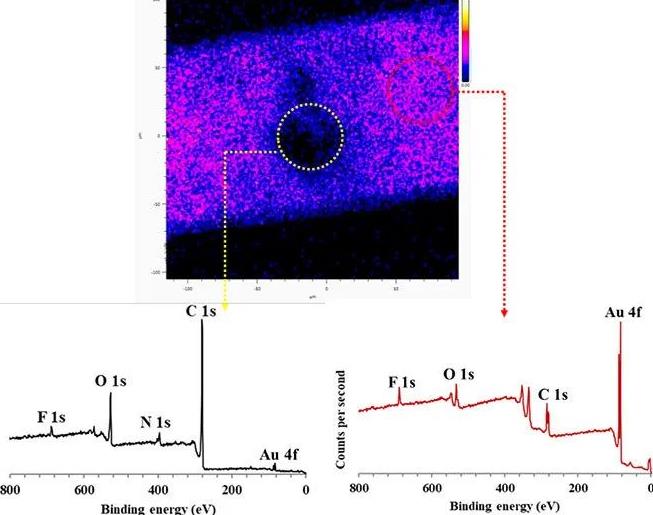

                                                    圖3 “金手指”樣品缺陷處微區分析結果

小 結
選用XPS成像技術對半導體器件微區的表面元素進行分析，可以清楚地了解各元素在器件表面的分布情況，結合污染元素組成及化學狀態進行有目的的原因排查，有助于對功能器件的質量控制和失效機制進行把控和解析，有效杜絕污染和器件失效發生，以達到不斷對產品工藝和技術進行優化的目的。
