在科技發展的浪潮中，智能手機、電動汽車等便攜式設備的普及使可充式鋰離子電池成為了現代生活的重要組成部分。為了適應電子設備對續航及便攜性的更高要求，新型高性能電池的設計理念不斷推陳出新?，F(xiàn)在的陽極材料會融入硅（Si）顆粒和聚合物粘合劑(polymer binders)，以實現在充放電循環中，當體積發生顯著變化時保持穩定的機械性質和電氣完整性。盡管粘合劑的摩擦性能（如界面剪切強度等）至關重要，但它們尚未受到廣泛的關注與研究。本文中，我們將探索原子力顯微鏡（AFM）是如何測量這些新型粘合劑的摩擦性能，為可充式鋰離子電池的技術進步提供更加堅實的理論基礎和技術支持。

實驗?zāi)康呐c方案：

多次充放電循環過程中引發的晶體結構不可逆改變，往往帶來的機械性質和電學性能退化，而摩擦性能關系著充放電過程中的載流子遷移率，改善摩擦性能將直接提高電池性能與壽命。基于此，韓國蔚山大學的研究人員通過將納米摩擦技術（nanoscale tribology techniques）應用于五種聚合物粘合劑：聚丙烯酸（PAA）、聚丙烯腈（PAN）、聚乙烯醇（PVA）、羧甲基纖維素（CMC）和聚偏二氟乙烯（PVDF），來探究微觀尺度下常見粘合劑材料的摩擦學特性。通過使用AFM的硅基探針進行實驗，他們可以模擬電池材料中的硅顆粒與聚合物粘合劑之間相互作用。

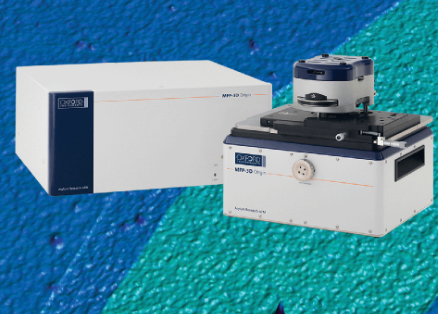

研究團隊將不同聚合物膜沉積在銅基底上，通過牛津儀器MFP-3D原子力顯微鏡（Asylum Research，Oxford Instruments）的橫向力模式（lateral force microscopy ，LFM）進行表征。氣相與液相實驗是在封閉式流體腔（Closed Fluid Cell）附件中進行的，測試時不會干擾樣本或移動懸臂。這意味著可以直接在原位進行實時比較，從而降低由于樣本不一樣或粗糙度變化帶來的影響。實驗的成功與否，取決于MFP-3D在空氣中和溶液中拍攝高分辨率圖像能力，以及定量測量摩擦曲線的能力。

封閉流體腔使得樣品和探針完全浸入到電解質環境中（LiPF₆溶解在1:1:1的碳酸乙烯酯、碳酸二甲酯和碳酸乙基甲基酯中），從而最大程度模擬真實的電池內部環境。為了能夠精確操控和定量測量所感受到的力，研究者需要校準懸臂的彎折和扭轉彈性系數，以及水平向和垂直向的偏轉靈敏度。之后，使用掃描電子顯微鏡(SEM) 測量探針針尖的曲率半徑，并通過模型擬合從AFM力曲線計算所需的粘附功。使用MFP-3D進行準確、定量測試，是一個簡單有效且經濟的方案。

結果與分析：

進行摩擦學實驗之前，研究人員先用MFP-3D原子力顯微鏡掃描了粘合劑材料在空氣中和LiPF6電解質溶液中納米級形貌圖。圖像顯示，電解質中材料的表面粗糙度通常會增加，這可能是由于聚合物（PAA，PAN，PVA，CMC）的膨脹導致更大的表面粗糙度。然而， PVDF的表面粗糙度卻減少了，這可能歸因于電解質溶劑擴散到半結晶聚合物引起的結構變化。
