水泥行業新國標《GB/T 40407-2021 硅酸鹽水泥熟料礦相X射線衍射分析方法》今年3月1號正式實施。新國標的意義在于國內引進了X射線衍射儀（XRD）直接測試水泥熟料中的礦物相含量，來控制水泥質量。島津公司作為該國標的起草單位之一，這里為您科普該國標的技術背景，傳統水泥分析方法的缺陷，XRD分析熟料礦物相的挑戰，并展示島津XRD在水泥熟料測試中的應用。

水泥的主要礦物相組成
硅酸鹽水泥，即國外通稱的波特蘭水泥，是全世界廣泛使用的普通的水泥，使用普硅水泥制造的混凝土是世界上用途廣泛的建筑材料之一。

水泥的質量主要取決于熟料的礦物組成和結構。水泥熟料主要礦物相是硅酸鹽，還有一些微量的礦物相如游離CaO或硫酸鹽等，有時出現一些反應不完全的殘留相，如石英SiO2，還有一些添加的用于改善水泥質量與性能的石膏等。

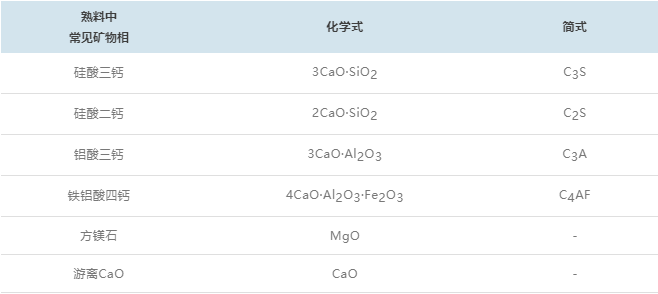

表1 熟料的常見礦物相

前四種物相含量的差別是水泥標號的指標[1]。在水泥工業中，快速、穩定和準確地測出水泥熟料礦物組成對于及時調整熟料生產方案，優化水泥熟料礦物組成，有效監控水泥質量等方面有重大意義[2]。

傳統的水泥分析方法及其缺陷

國內水泥廠，對于熟料中礦物組成的監控，傳統方法采用化學分析方法測定各氧化物的成分，測試速度慢；現在大多是通過波長色散熒光（WDXRF）來完成氧化物成分的測試，然后通過Bogue公式[3]計算C3S、C2S、C3A、C4AF含量。

然而，WDXRF只是以元素氧化物的形式換算出含量，其結果并不是水泥中真實的礦物形態。舉例來說，使用WDXRF分析水泥，肯定會得到CaO、SiO2等成分。但CaO賦存狀態是什么呢？水泥中的C3S、C2S、游離CaO以及石膏，這幾種物質都是XRF結果中CaO的來源，也就是說，僅僅得到CaO的總含量是不夠的，前述的這幾種物質的不同組成都會影響水泥的性能，XRF的結果無法解決這個問題。

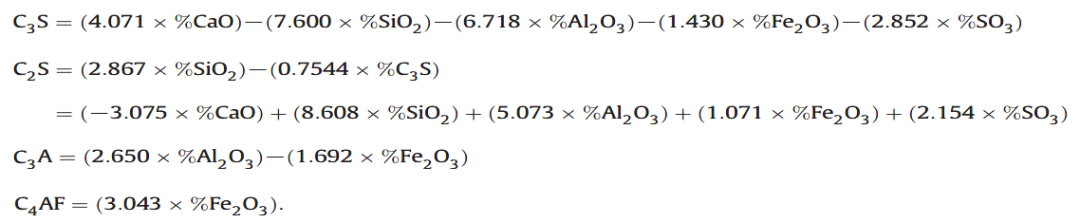

Bogue公式

Bogue公式計算出來的物相含量與實際含量相比可能會有很大的差異[4]，如Bogue公式計算C3S含量偏低10%以上是經常出現的問題，因為Bogue公式假設熟料中的四種礦物C3S、C2S、C3A、C4AF是理想的純化合物、是在熱平衡條件下形成的。而熱平衡條件在實際的水泥生產過程中并不存在。并且Bogue公式忽略了其它因素的影響，如鎂、硫、鉀、鈉等微量元素的作用、原料的粒度、窯爐氣氛及加熱過程等等。

一個更合適的例子來自于文獻[5]，文章作者將商業熟料在1500℃再次加熱一小時，同樣元素組成的熟料樣品，加熱前后衍射圖中C3A的衍射峰強度明顯不同，這意味著C3A的含量改變了。很顯然，Bogue公式無法處理這一狀況。

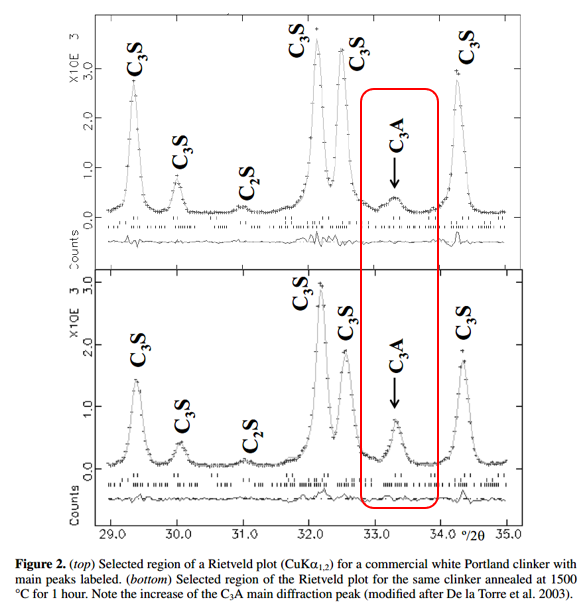

圖3 水泥熟料1500℃加熱前后

C3A衍射峰強度增加[5]

XRD直接測試水泥礦物相的挑戰

國際上大約在1990年前后，開始著手研究使用XRD直接測試水泥的礦物相含量來控制水泥質量。在XRD衍射譜圖中，每種物相都有自己特定的衍射花樣，實際觀察到的譜圖是樣品中各物相譜圖的機械疊加，衍射峰強度和物相含量等因素有關。

不過由于水泥熟料結構和組成復雜，體系內存在同質多晶現象，如C3S存在7種可能的晶型，C2S存在5種可能的晶型，C3A有3種可能的晶型[5]，而且不同礦物的衍射峰在26-40°（2Theta，Cu靶）范圍內重疊嚴重，如C2S主要譜峰均與C3S重疊（圖4）；這里為了簡要說明問題，圖4僅僅只列出了C3S和C2S的各一種晶型，并只畫出了較強的衍射峰位置，僅beta-C2S在圖4角度范圍內就多達134個衍射峰，如果C3S存在多晶型，這個譜圖的復雜性可想而知。對于這種嚴重重疊的譜圖，常規的物相定量方法統統無效，要使用Rietveld精修來完成水泥熟料的物相定量。

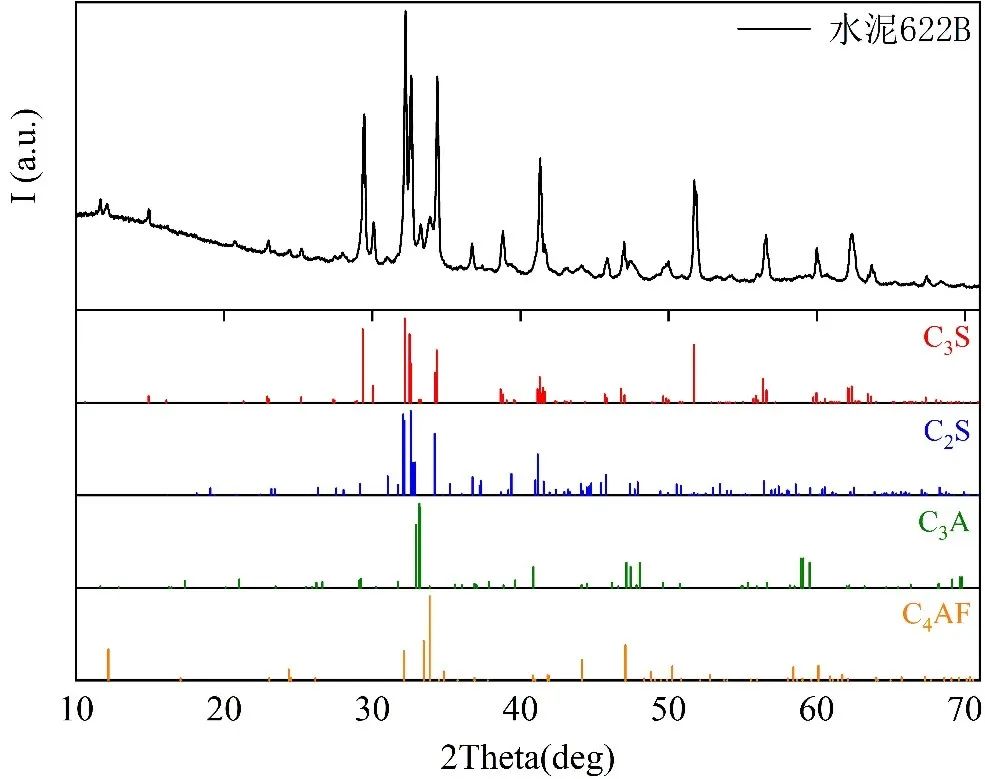

圖4 水泥熟料中，各物相衍射峰重疊嚴重

困難解決方法——Rietveld精修

H.M.Rietveld于1967年在粉末中子衍射結構分析中，提出了粉末衍射全譜較小二乘擬合結構修正法[6]。1977年，Rietveld方法被引入多晶粉末X射線衍射分析中，開拓了對粉末X射線衍射數據處理根本變革的時代。與傳統方法相比，Rietveld方法充分利用了衍射譜圖的全部信息，即所謂的“全譜擬合”。經過幾十年的發展，Rietveld方法不僅用于結構參數的精修，更拓展到無標樣物相定量以及從頭解晶體結構等領域。

由于Rietveld精修是利用全譜擬合，遠比傳統XRD定量方法只利用單個峰來的的多，常規XRD方法中分析水泥所遇到的諸多問題，如衍射峰重疊、擇優取向、微吸收及純標樣制備難等問題可得到有效的解決。

水泥熟料Rietveld精修結果案例分享

這里給出某熟料樣品的Rietveld精修結果作為示例，Rietveld精修完成后，由精修軟件可以直接讀出C3S、C2S、C4AF、C3A等物相的含量。

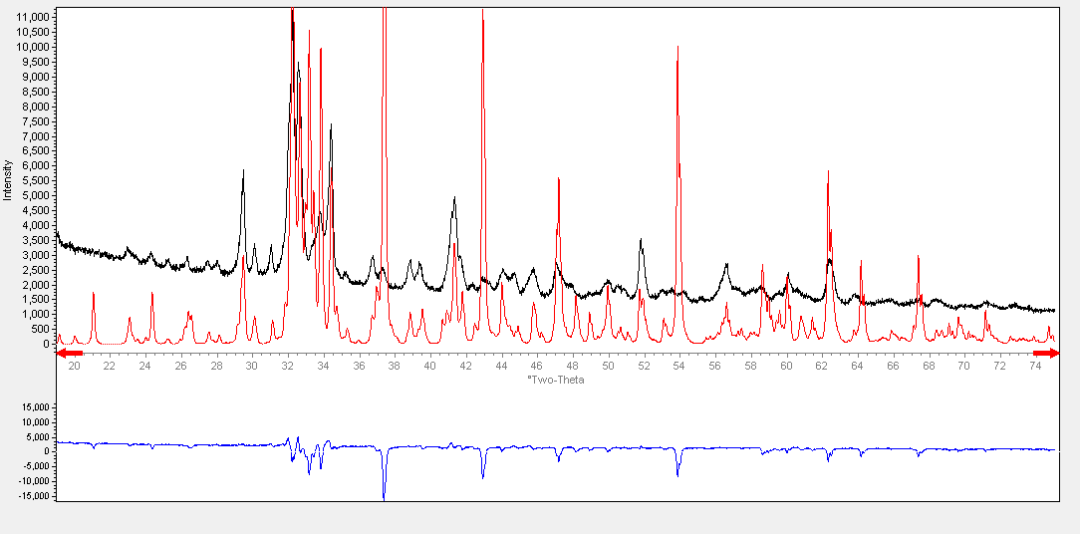

圖5是精修開始前的情況，黑色線是實測譜，紅色線是計算譜。Rietveld精修是在假設的晶體結構模型和結構參數的基礎上，結合某種峰形函數來計算多晶體衍射的理論譜，逐步調整這些結構參數與峰形參數，使得計算的理論譜與實測譜逐步接近，從而獲得結構參數與峰形參數的方法。

圖5 Rietveld精修開始前譜圖

精修完成后（圖6），可以看出，擬合良好，誤差線較為平直。

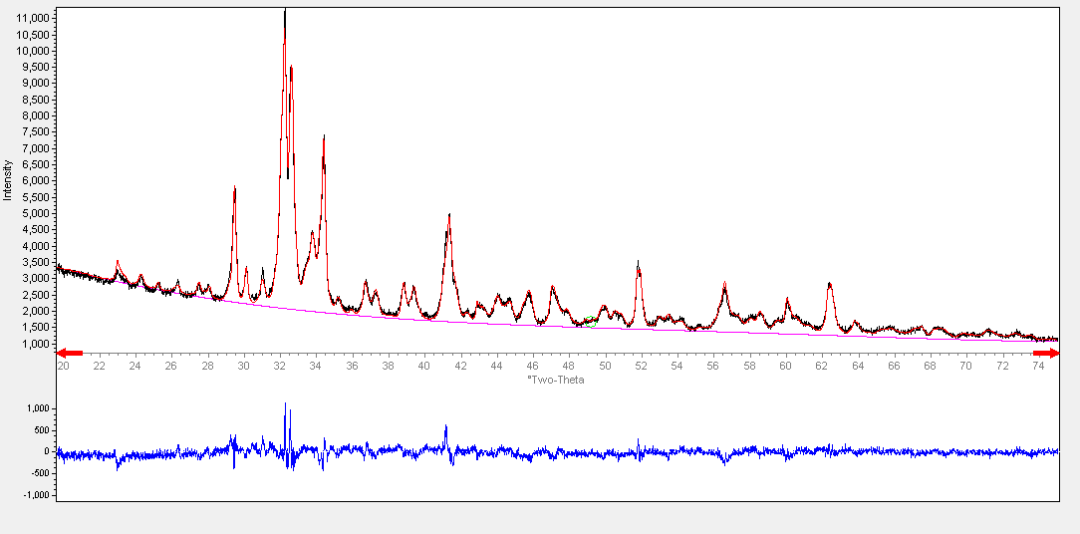

圖6 Rietveld精修后譜圖

精修完成后，直接從軟件中讀出各物相含量，根據測得的結果，可知這是高貝利特水泥熟料樣品。

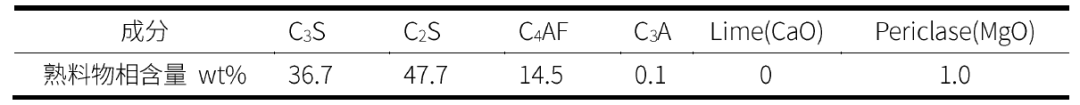

表2 水泥熟料中各礦物相的含量



結 語·

使用XRD直接定量測試硅酸鹽水泥熟料的礦物相，從而可以進一步建立強度和礦物含量的關系，提升水泥質量的控制水平。準確的測定礦物的組成，不僅可以深入了解原料的性質對熟料形成的影響，還可以確定窯爐氣氛以及加熱的過程對熟料形成過程的影響?？梢灶A(yù)期，隨著GB/T 40407-2021的實施，XRD在水泥生產中會發揮越來越重要的作用。
