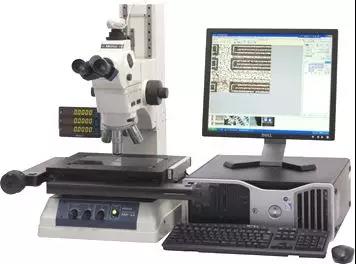

三豐工業測量顯微鏡廣泛應用于多個行業，特別在電子行業是觀察電路板的構造和測量距離的“得力”儀器。關于顯微鏡的測量基礎知識，今天小編就和您淺聊一下。

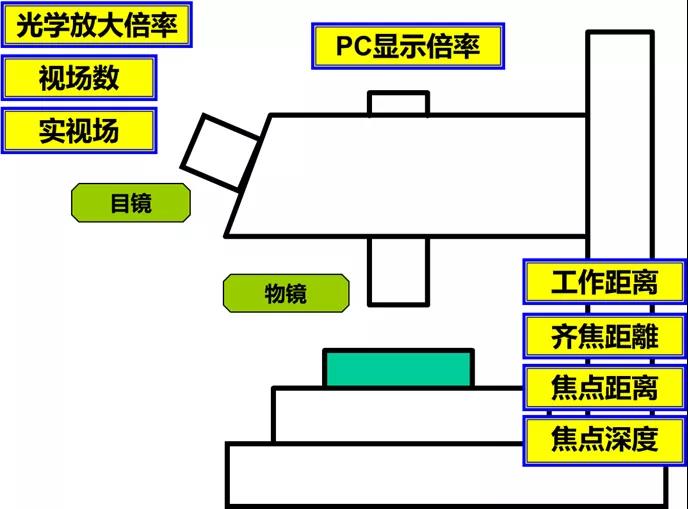

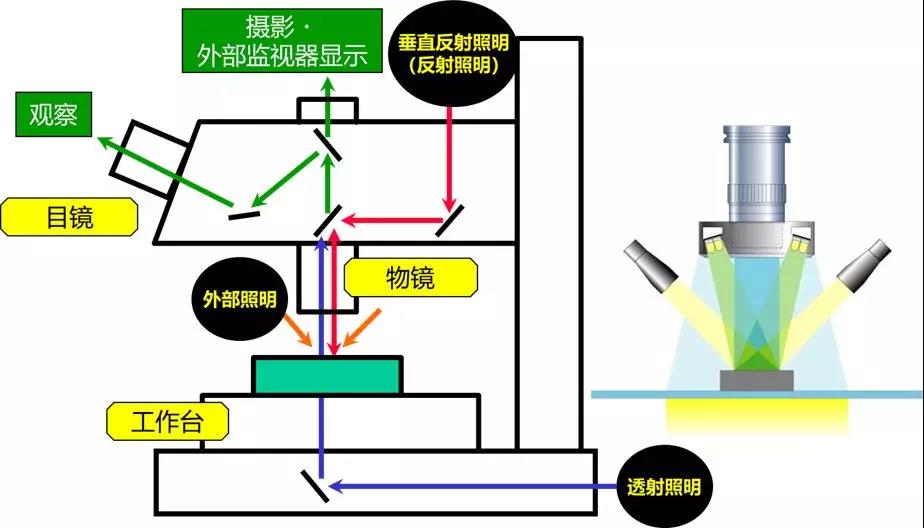

首先，我們從顯微鏡的主要構成和光路說起，請看下圖：
照明方式

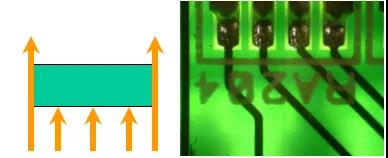

透射照明
采用透過輪廓光觀察的方法，特別是觀察測量輪廓時使用，邊緣清晰易于觀察。

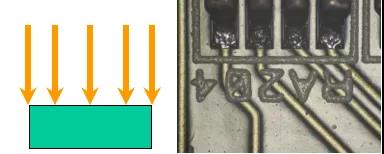

反射照明
垂直照射測量工件的表面，用來表面性狀的觀察和測量。
使用顯微鏡時，您可能會遇到顯微鏡的專業用語，這些用語都代表什么意思呢？
專業用語
綜合放大倍率

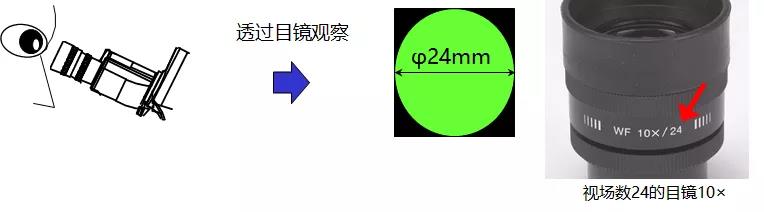

視場數F.N
指目鏡能否在廣視野下進行觀察的指標。F.N=Field Number
實視場 FOV
指通過目鏡觀察時實際觀察和觀察工件的實際范圍。FOV：Field Of View

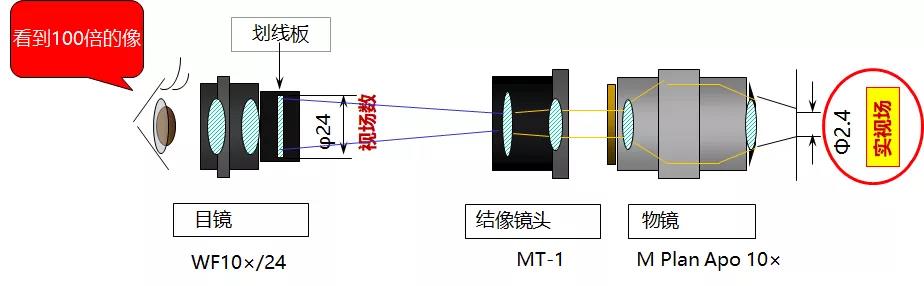

透過物鏡與成像鏡頭的光在分劃板上（成像鏡頭焦點位置）成像，
觀察被目鏡放大后的像。

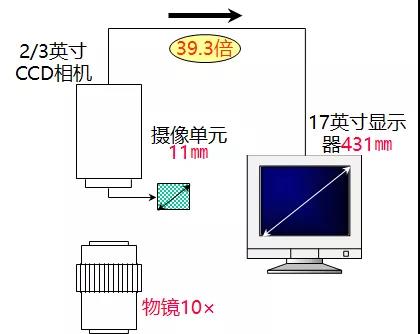

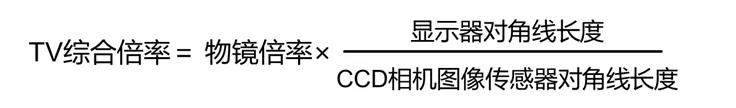

PC顯示倍率(TV綜合倍率）

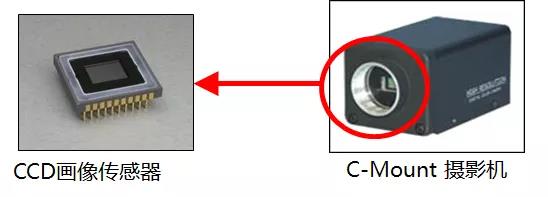

PC顯示器倍率（TV綜合倍率）是指相機攝像元件對角線長度與PC顯示器屏幕對角線長度之比。當顯微鏡通過CCD 設備連接至電腦上進行成像觀察時，就需要評價顯示器倍率了。
工作距離 WD
聚焦時物鏡鏡頭頭部頂點到檢查物體表面的距離。工作距離越長,聚焦時操作性越好,不用擔心鏡頭會碰上檢查物體。WD：Working Distance

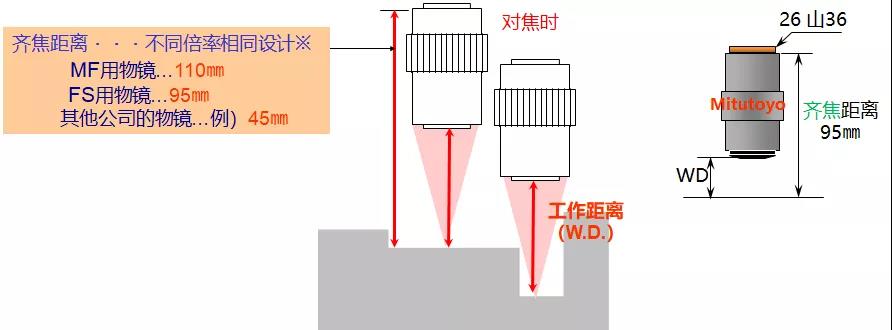

工作距離的示意圖
齊焦距離 PFD
聚焦時從物鏡安裝位置到合焦時檢查物體表面的距離。PFD：Par Field Distance

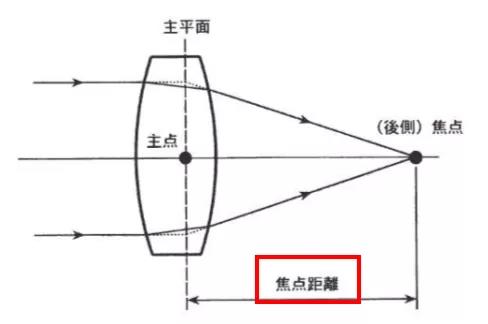

焦點距離 FD
焦點距離指鏡頭（主點）到焦點的距離。FD：Focus Distance

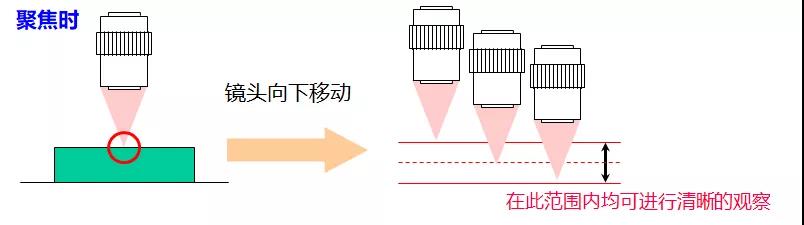

焦點深度 DOF
聚焦之后,聚焦位置前后移動,也能清晰的觀察的前后移動范圍。DOF：Depth Of Focus
高倍率鏡頭倍率越高較深越淺（短）
觀察方法

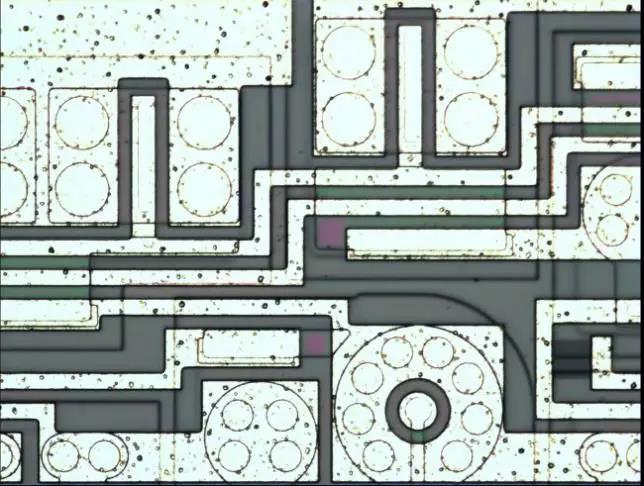

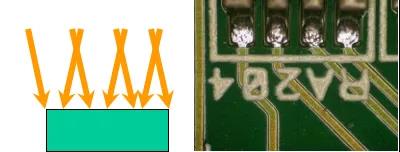

明視場觀察
垂直照射測量物表面，適用于金屬、印刷電路板、淺孔的表面觀察。

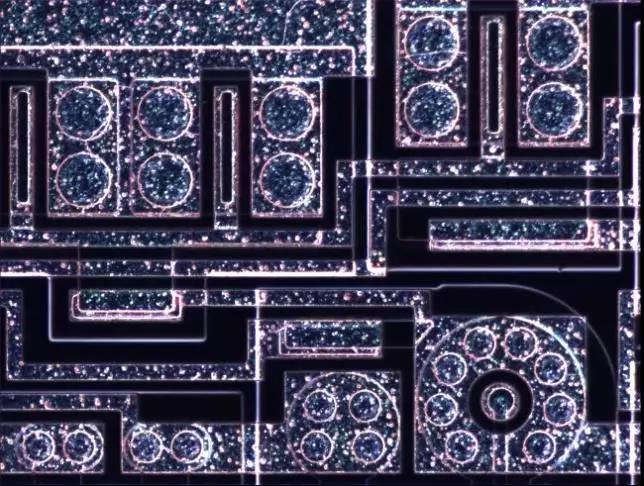

暗視場觀察
通過對從工件發出的散射光進行觀察，可完成在明視場下觀察不到的劃痕、塵埃、凹凸，以及勝任低反射工件的觀察。
偏光觀察
觀察具有偏光特性的物質，適用于半導體材料、液晶、結晶、金屬組織、礦物等表面觀察。

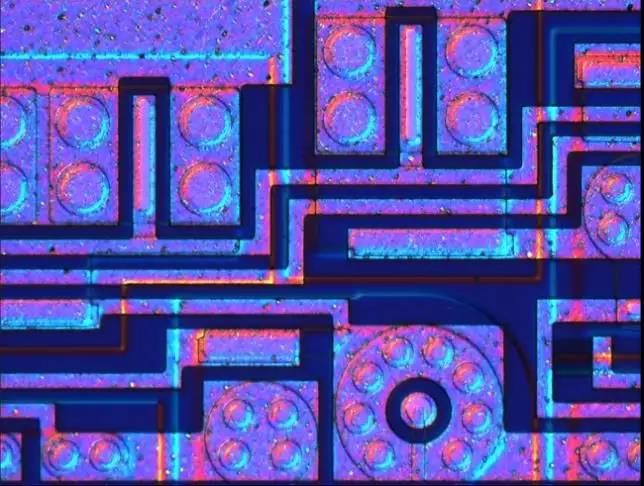

微分干涉（DIC）觀察
利用Nomarski棱鏡將光線分為兩束，形成明暗和對比度變化，可進行立體觀察。適用于觀察硅片的結晶缺陷、磁頭研磨面的損傷檢查、涂裝面、金屬組織、礦石表面等。
