內容簡介

產品的表面粗糙度數據會影響產品的耐磨、接觸及配合等性質，因此得到了越來越廣泛的關注，在報告中介紹了對于大范圍表面粗糙度徠卡可以提供的非接觸式測量解決方案，詳細介紹了Leica Scan軟件在大范圍表面粗糙度測量上的特點及Leica MAP軟件在粗糙度數據分析上的優勢，并以高分子材料大范圍粗糙度分析為案例分享了圖像采集和數據分析流程，準確完成大范圍粗糙度分析。

內容概要

表面粗糙度是指加工表面具有的較小間距和微小峰谷的不平度，屬于微觀幾何形狀誤差。表面粗糙度一般是由所采用的加工方法和其他因素所形成的，由于加工方法和工件材料的不同，被加工表面留下痕跡的深淺、疏密、形狀和紋理都有差別。表面粗糙度與機械零件的配合性質、耐磨性、疲勞強度、接觸剛度、振動和噪聲等有密切關系，對機械產品的使用壽命和可靠性有重要影響。因此現在越來越多的產品需要關注表面粗糙度數值的大小，改善工藝以提高產品的質量和壽命。

對于產品表面粗糙度表征，現在主要的表征參數有：

• 輪廓算術平均偏差 Ra：在取樣長度內輪廓偏距絕對值的算術平均值。

• 輪廓較大高度 Rz：輪廓峰頂線和谷底線之間的距離。

• 較大輪廓波峰高度Rp：在取樣長度內，相對于平均線的較大峰值。

• 相對于輪廓平均線偏差的均方根值Rq：在取樣長度上是相對于輪廓平均線偏距平方和的平均值的平方根。

• 輪廓單元的平均寬度RSM：在取樣長度內，輪廓微觀不平度間距的平均值。

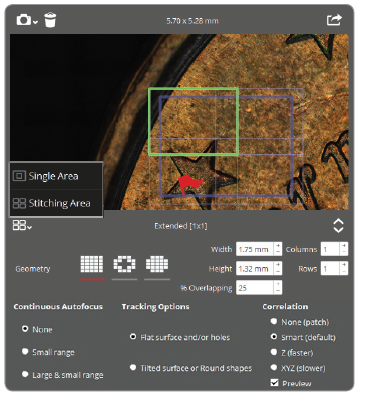

對于表面大范圍的粗糙度數據測量分析，需要將不同視野范圍的圖像進行拼接，Leica Scan 軟件進行多視野拼接的特點是：

1. 提供快速圖像概覽功能，對觀察樣品的整體把握，準確定位測試區域；

2. 提供多種拼接圖形選擇，根據樣品具體情況靈活選擇，提高大范圍拼接速度；

3. 靈活設置拼接區域，確保測量的準確有效。

對多個視野拼接的大范圍表面粗糙度數據分析，Leica MAP軟件粗糙度分析的特點：

1. 提供多種樣品校平方法，有效對圖像進行校平處理；

2. 靈活的圖像提取方法，可對拼接測量后的圖像進行靈活、快速、準確的區域提??；

3. 提供多種粗糙度分析標準，可以根據分析需要選擇相應標準，選擇分析感興趣的粗糙度參數，確保分析的準確有效。

非接觸式測量分析粗糙度數據，可以實現對產品表面全無損的測試，測試速度快，測試結果準確可靠。
