掃描電子顯微鏡在半導體行業的應用

納米科技的發展帶領納米尺度制造業的迅速發展,而納米加工就是納米制造業的核心部分,納米加工的代表性方法就是聚焦離子束。



近年來發展起來的聚焦離子束(FIB)技術利用高強度聚焦離子束對材料進行納米加工,配合掃描電鏡(SEM)等高倍數電子顯微鏡實時觀察,成為了納米級分析、制造的主要方法。目前廣泛應用于半導體集成電路修改、切割和故障分析、TEM制樣等。

型號及主要參數

廠家:FEI(美國)

型號:FEI-Scios 2 Hivac

主要參數:

離子束分辨小于3nm@30KV

電子束分辨率:workspace<1nm@15KV,workspace<1.6nm@15KV

樣品XY方向移動范圍不低于100nm,Z方向不低于50nm,可繞Z軸旋轉任意角度傾斜角度T范圍不小于-4°到70°。換樣時間低于3.5分鐘 1.聚焦離子束(FIB



功能及用途:

利用高強度聚焦離子束對材料進行納米加工,配合掃描電子顯微鏡(SEM)等高倍數電子顯微鏡實時觀察,成為了納米級分析、制造的主要方法??蓱?yīng)用的領域包括:IC芯片電路修改、Cross-Section截面分析、Probing Pad、FIB透射電鏡樣品制備、材料鑒定等領域。



制樣流程

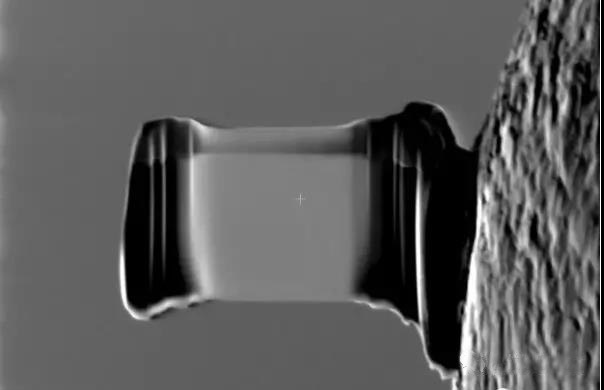

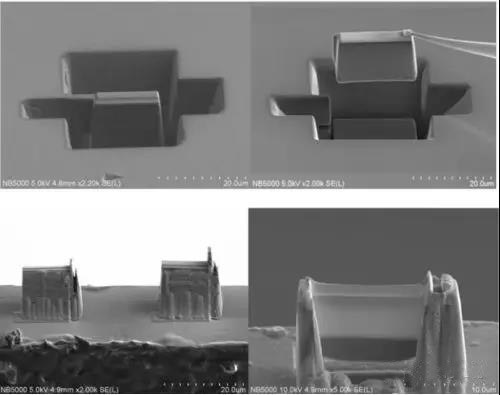

TEM樣品

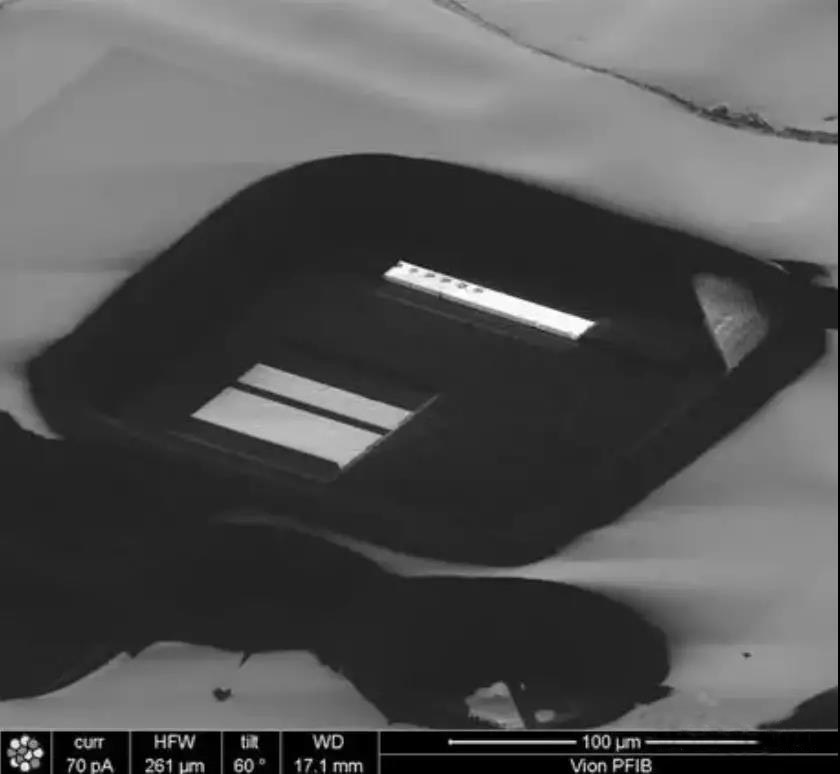

封裝級別電路修改,利用 Plasma FIB 清除大面積的聚酰亞胺

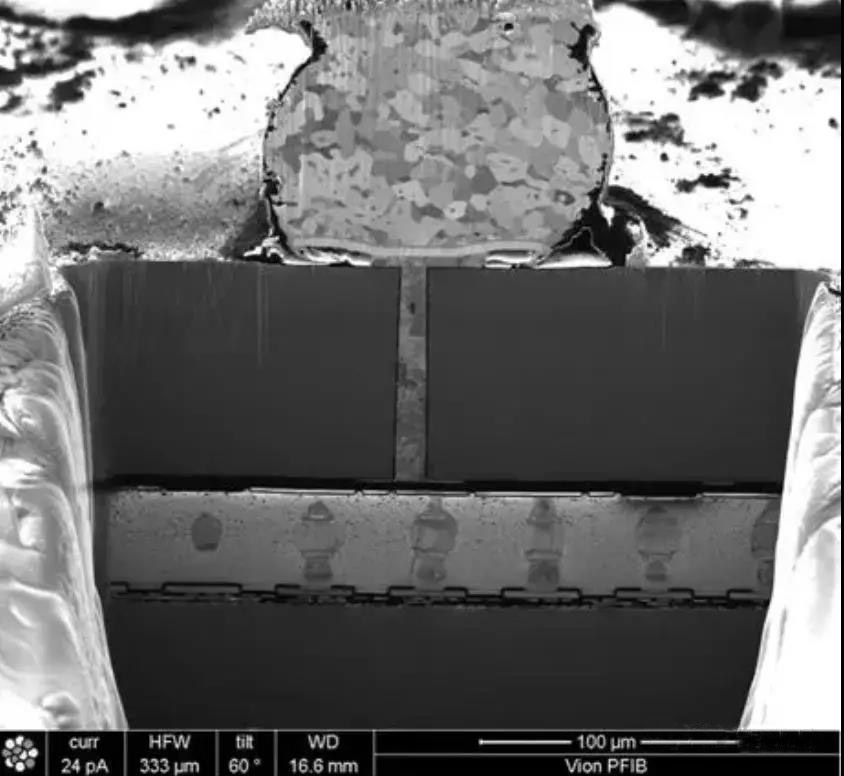

堆疊芯片封裝中的 TSV 微焊點



采用FIB-SEM技術對電極涂層每500nm逐層切除獲取160張截面照片,然后重構電極三維微觀結構。重構結構像素分辨率為500nm,分辨率較高,一般XCT技術分辨率為1μm左右。粘結劑和導電劑顆粒很小,無法分辨,因此將他們看成一個混合相(碳膠相)。

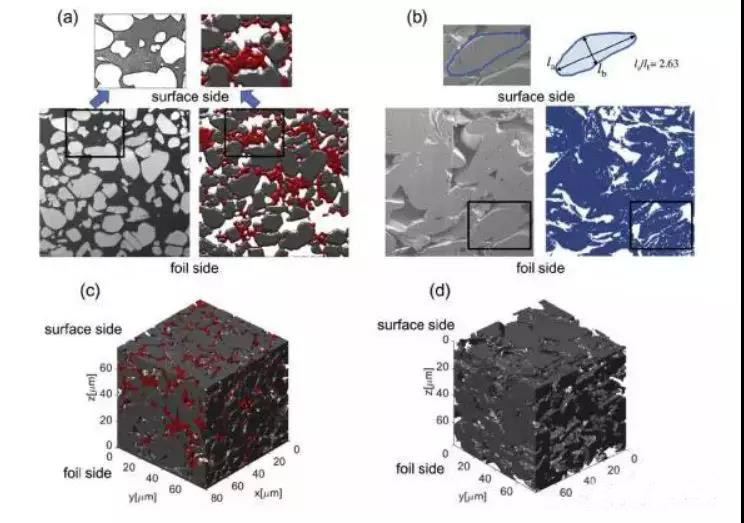

圖中-電極涂層微觀結構重構圖:(a)鈷酸鋰電極截面,(b)石墨電極截面,(c)鈷酸鋰重構三維結構,(d石墨重構三維結構
